12x SMART TUYA Zigbee termosztatikus fej pellet kazán vezérléséhez

A HeatLink Pro 2.0 egy fejlett, vezeték nélküli rendszer az otthoni fűtés intelligens vezérléséhez.

Hogyan működik a HeatLink Pro 2.0 rendszer?

A HeatLink Pro rendszer egy intelligens fűtésvezérlési megoldás, amely kényelmet és energiamegtakarítást biztosít. Három kulcsfontosságú elemből áll:

1⃣ ZigBee Smart Gateway 3.0 intelligens átjáró – ez a rendszer irányítási központja, amely az összes fűtőberendezést egyetlen ökoszisztémába kapcsolja. Lehetővé teszi a fűtés vezérlését a Tuya, Smart Life alkalmazásokon, valamint a Google Home és Alexa hangasszisztenseken keresztül.

2⃣ ZigBee TUYA intelligens termosztatikus fej fém anyával – pontosan szabályozza a hőmérsékletet a helyiségben, ami növeli a kényelmet és csökkenti a fűtési költségeket. Működéséhez ZigBee átjáró szükséges.

3⃣ ZigBee vezeték nélküli vevő – a kazánhoz csatlakoztatva, a termosztatikus fejen beállított hőmérséklet alapján vezérli annak működését, biztosítva az otthon hatékony fűtését.

A rendszer távolról működik, automatizálja a fűtésvezérlést és optimalizálja az energiafogyasztást.

A kazán vezérlése normál nyitott/normál zárt érintkezővel

A vevő és a kazán helyes együttműködésének feltétele, hogy a kazán vezérlője támogasson egy univerzális szobatermosztátot, amely normál nyitott-normál zárt érintkezővel van felszerelve. Ez egy kulcsfontosságú elem, amely lehetővé teszi a kazán be- vagy kikapcsolását a radiátorszelepre szerelt termosztatikus fejen beállított hőmérséklet függvényében.

Ez az érintkező két módban működik: zárja (csatlakoztatja) vagy nyitja (leválasztja) az elektromos áramkört, jelezve a kazán vezérlőjének a fűtés be- vagy kikapcsolásának szükségességét.

FIGYELEM: Kétség vagy tapasztalat hiánya esetén javasoljuk, hogy konzultáljon minősített villanyszerelővel vagy szerelési szakemberrel.

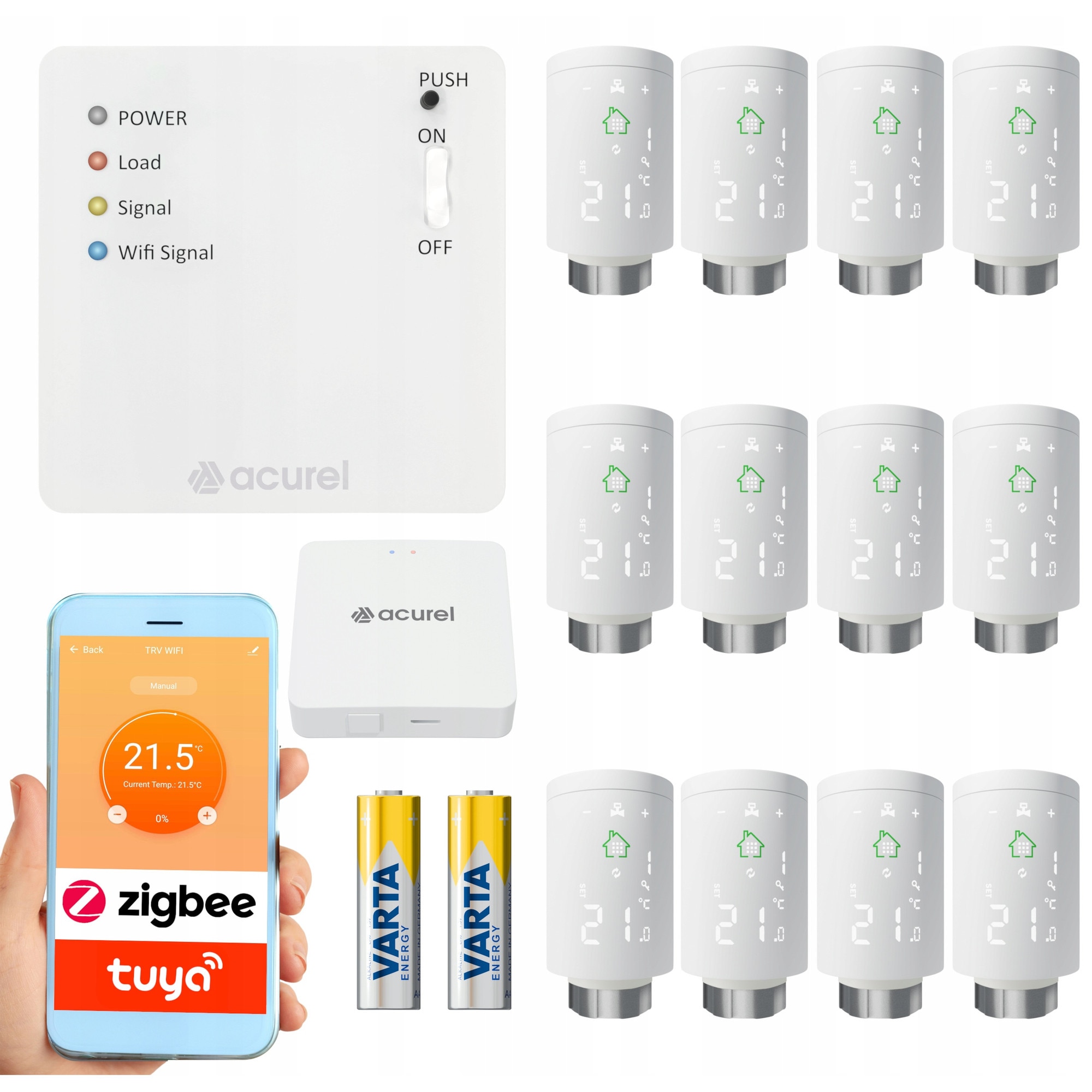

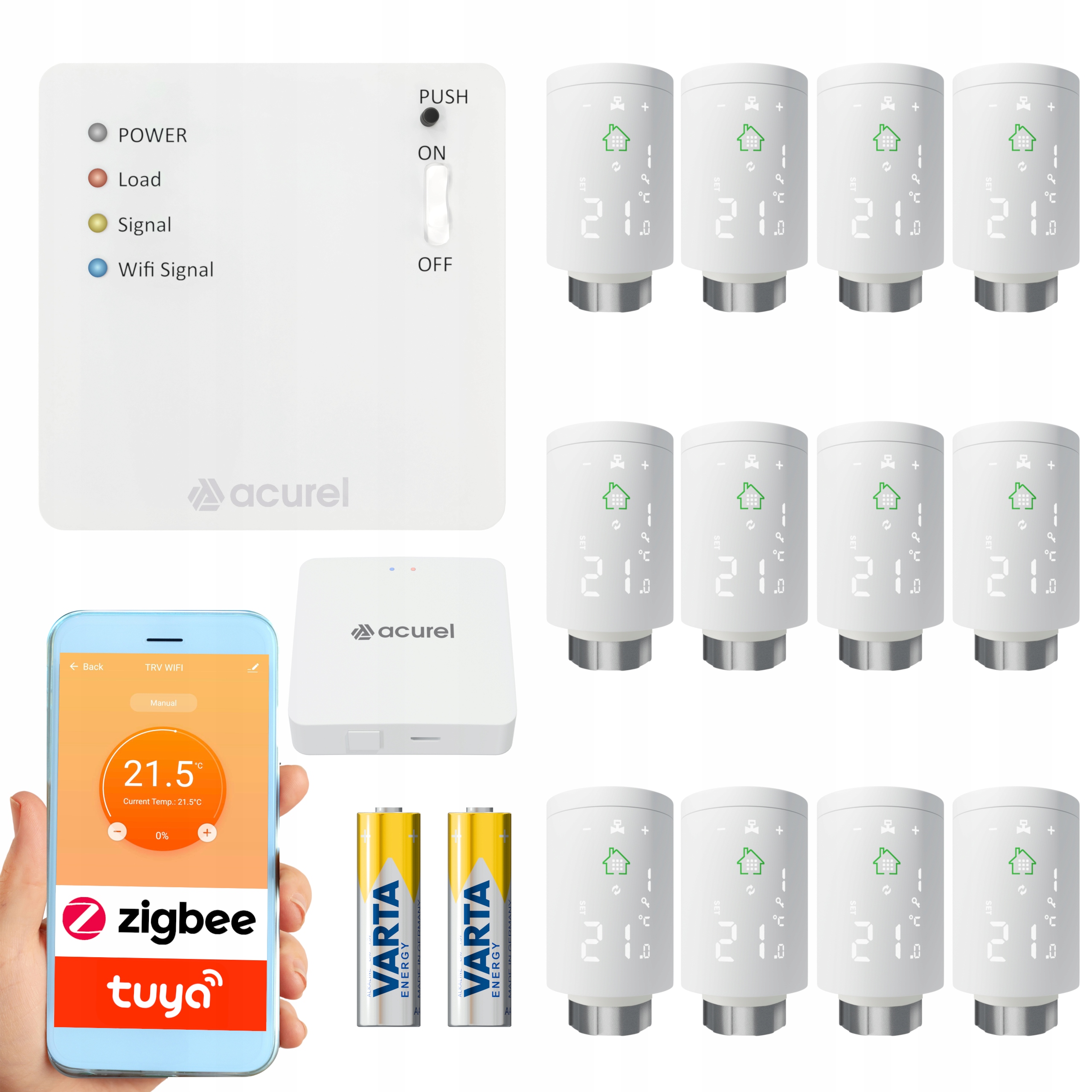

A HeatLink Pro 2.0 rendszer a következőket tartalmazza:

ZigBee TUYA intelligens termosztatikus fej - 12 db.

Varta AA elemek - 24 db.

ZigBee Smart Gateway 3.0 átjáró - 1 db.

ZigBee vezeték nélküli vevő - 1 db.

FONTOS: A HeatLink Pro 2.0 rendszer maximum 16 termosztatikus fejjel bővíthető.

Otthonod, az intelligens kényelem helye

A HeatLink Pro 2.0 rendszer lehetővé teszi az otthoni fűtés intelligens vezérlését, több eszközt csatlakoztatva a Zigbee technológián keresztül. Íme, hogyan működik ez a rendszer:

1⃣ Intelligens átjáró (Zigbee Gateway) – Ez a rendszer központi eleme, amely az összes eszközt egyetlen hálózatba kapcsolja. Lehetővé teszi a kommunikációt közöttük és a vezérlést olyan alkalmazásokon keresztül, mint a Tuya, Smart Life vagy hangasszisztensek (Google Home, Amazon Alexa). A Zigbee és Bluetooth révén az átjáró stabil és gyors adatcserét garantál.

2⃣ Intelligens termosztatikus fej – Ez a radiátorszelepre szerelt fej lehetővé teszi a hőmérséklet pontos szabályozását a helyiségben. Automatikusan alkalmazkodik a beállított hőmérséklethez, optimalizálva az energiafogyasztást és biztosítva a hőkomfortot.

3⃣ Vezeték nélküli vevő a kazánhoz – Ez a vevő a központi fűtés kazánjához csatlakozik. Jeleket kap a termosztatikus fejtől, és szükség szerint be- vagy kikapcsolja a kazánt, ami energiamegtakarítást és megfelelő hőmérséklet fenntartását teszi lehetővé.

Ezen eszközök együttműködésének köszönhetően a HeatLink Pro 2.0 rendszer teljes körű vezérlést biztosít otthonod fűtése felett, növelve a kényelmet és csökkentve az üzemeltetési költségeket.

Az intelligens ZigBee TUYA termosztatikus fej előnyei

A TUYA ZigBee intelligens termosztatikus fej funkciói és képességei számos fejlett megoldást kínálnak a felhasználónak, amelyek kényelmet, energiamegtakarítást és fokozott használati kényelmet biztosítanak. Íme, hogyan tehetik ezek a funkciók okosabbá otthonodat:

1⃣ Programozási mód – Lehetővé teszi a fűtési programok beállítását, az életstílusodhoz igazítva. Különböző hőmérsékleteket állíthatsz be a nap különböző óráira vagy a hét napjaira, ami lehetővé teszi a fűtés automatikus igazítását az igényeidhez.

2⃣ Manuális mód – Lehetővé teszi a hőmérséklet manuális beállítását, teljes kontrollt biztosítva a fűtési rendszer felett bármikor.

3⃣ Nyaralás mód – Hasznos hosszabb otthoni távollét esetén. Csökkenti a hőmérsékletet a felesleges energiafogyasztás elkerülése érdekében, de ugyanakkor véd a helyiségek túlzott lehűlése ellen.

4⃣ Boost mód – Gyors helyiségfűtés, ideális téli reggelekre vagy olyan pillanatokra, amikor gyors hőmérséklet-emelésre van szükséged. A fej meghatározott ideig maximális teljesítményen indítja el a fűtést, hogy azonnal növelje a hőkomfortot.

5⃣ Nyitott ablak mód – Intelligens hőmérsékletcsökkenés érzékelése, amikor az ablak nyitva van. A fej automatikusan csökkenti a fűtést, hogy elkerülje a felesleges energiaveszteséget, amikor friss levegő áramlik a helyiségbe.

6⃣ Fagyvédelem mód – Fagyvédelem hosszabb távollét esetén vagy hidegebb helyiségekben. A fej minimális hőmérsékletet tart fenn a fűtési rendszer károsodásának megelőzése érdekében.

7⃣ Gyermekzár – Védelem a gyermekek általi véletlen beállításmódosítások ellen. Ez a funkció zárolja az eszköz összes gombját, biztosítva, hogy a fűtési beállítások változatlanok maradjanak.

Ezen funkcióknak köszönhetően a TUYA ZigBee termosztatikus fej teljes körű vezérlést biztosít otthonod fűtése felett, ami fokozott használati kényelmet és energiamegtakarítást eredményez.

A Tuya Smart alkalmazás kulcsfontosságú képességei

Távvezérlés bárhonnan

A Tuya Smart alkalmazás lehetővé teszi a fűtési rendszer teljes körű kezelését a világ bármely pontjáról, feltéve, hogy van internet-hozzáférésed. Ez azt jelenti, hogy távolról bekapcsolhatod a fűtést, mielőtt hazatérnél, vagy csökkentheted a hőmérsékletet, amikor elindulsz, ami lehetővé teszi a hőkomfort optimális kezelését és az energiamegtakarítást.

Több eszköz egyidejű hozzáadása és vezérlése

Az alkalmazás nemcsak a termosztatikus fej vagy a fűtőegység vezérlőjének kezelését teszi lehetővé, hanem más intelligens eszközökét is otthonodban, mint például a világítás, kapcsolók vagy érzékelők. Minden eszközt egyetlen alkalmazásból vezérelhetsz, elkerülve a több különböző eszköz használatának szükségességét.

Hangvezérlés a Google Assistant és Amazon Alexa segítségével

A Tuya Smart együttműködik a Google Assistant és Amazon Alexa hangasszisztensekkel, ami lehetővé teszi a termosztát vezérlését hangutasításokkal. Adhatsz parancsokat, mint például „csökkentsd a hőmérsékletet a nappaliban” vagy „állítsd be a nyaralás módot”, valamint információkat szerezhetsz az aktuális időjárási viszonyokról, előrejelzésekről vagy más intelligens eszközökről.

Automatizálás és együttműködés más eszközökkel

A Tuya alkalmazás lehetővé teszi fejlett automatizálási forgatókönyvek létrehozását, amelyek integrálják a termosztátot más otthoni eszközökkel. Például, ha a hőmérséklet egy bizonyos szint alá csökken, a világítás automatikusan bekapcsolhat, és a redőnyök bezáródhatnak.

Személyre szabott forgatókönyvek és programok

A forgatókönyvek és programok funkciójának köszönhetően a HeatLink Pro 2.0 rendszer működését az életstílusodhoz igazíthatod. Beállíthatsz különböző hőmérsékleteket a nap különböző óráira, valamint megtervezheted, hogy a termosztát automatikusan csökkentse a hőmérsékletet, amikor munkába mész, és növelje azt, mielőtt hazatérsz. Lehetőség van a működés programozására a hét napjai alapján (7 nap, 6+1 nap, 5+2 nap), ami lehetővé teszi a fűtés igazítását a különböző napi programokhoz.

Valós idejű értesítések

Az alkalmazás valós idejű értesítéseket küld, tájékoztatva a hőmérséklet bármilyen változásáról vagy az eszközök működésében bekövetkező rendellenességekről. Ez biztosítja a biztonságot és a teljes körű ellenőrzést otthonod fűtési rendszereinek működése felett, még akkor is, ha távol vagy.

Egyszerű eszközmegosztás a családdal

Könnyedén megoszthatod a termosztát és más eszközök vezérlését a családtagokkal. Így a háztartás minden tagja saját igényei szerint kezelheti a fűtést, ami különösen hasznos a nagyobb családokban.

Gyors és egyszerű beállítás

A Tuya Smart egyszerű és intuitív csatlakozást kínál az eszközökhöz, ami lehetővé teszi a termosztát és más intelligens eszközök gyors beállítását. A párosítás és a funkciók beállításának teljes folyamata néhány perc alatt elvégezhető.

A Tuya Smart használatának előnyeinek összefoglalása:

A Tuya Smart alkalmazás az Acurel HeatLink Pro 2.0 rendszer és más intelligens eszközök kezelését egyszerűvé, intuitívvá és kényelmessé teszi. A távvezérlés, az automatizálás, a hangasszisztensekkel való integráció, a személyre szabott forgatókönyvek létrehozásának lehetősége és a hőmérsékleti információkhoz való hozzáférés az időjárás és a helyszín alapján, csak néhány azon funkciók közül, amelyek jelentősen javítják az élet kényelmét és optimalizálják az energiafogyasztást. A Tuya Smartnak köszönhetően otthonod okosabbá, gazdaságosabbá és igényeidhez igazodóbbá válik, és minden eszköz vezérlése egy sokoldalú alkalmazásból történik.

Zigbee: Az okosotthonok jövőjének technológiája

A Zigbee egy rádiótechnológián alapuló kommunikációs protokoll, amely lehetővé teszi az eszközök vezeték nélküli csatlakoztatását és kommunikációját egy úgynevezett mesh hálózatban. Gyakran használják okosotthonokban, beleértve a fűtés, világítás, biztonsági érzékelők és más IoT (Internet of Things) eszközök vezérlését.

Hogyan működik a Zigbee rendszer

Mesh hálózat: A Zigbee egy úgynevezett mesh hálózatot hoz létre, amelyben a hálózat minden eszköze jelismétlőként működhet. Ez azt jelenti, hogy a jel a hálózat más eszközein keresztül is továbbítható, ami jelentősen megnöveli a kommunikációs hatótávolságot. Ha egy eszköz túl messze van a központi átjárótól, a jel „átugorhat” más eszközökön keresztül, hogy elérje a célját.

Központi átjáró (koordinátor): A Zigbee rendszerben kulcsfontosságú elem a központi átjáró (például egy Zigbee átjáró), amely kezeli a hálózatot és kommunikál más eszközökkel. Ez közvetíti az adatcserét és lehetővé teszi a rendszer távoli vezérlését, például okostelefonos alkalmazáson keresztül.

Végberendezések (érzékelők, fejek, kapcsolók): Minden eszköz, mint például a radiátorfejek, hőmérséklet-érzékelők, kazánkapcsolók, közvetlenül az átjáróval vagy a hálózat más eszközein keresztül kommunikálnak.

Alacsony energiafogyasztás: A Zigbee alacsony energiafogyasztásra van tervezve, ami ideálissá teszi az elemmel működő eszközök, például érzékelők vagy radiátorfejek számára. Ennek köszönhetően az eszközök hosszú ideig működhetnek elemcsere nélkül.

Megbízhatóság és skálázhatóság: A Zigbee mesh hálózat nagyon rugalmas. Minél több eszközt adsz hozzá a hálózathoz, annál megbízhatóbbá válik a kommunikáció, mivel minden új eszköz jelismétlőként működhet.

Távvezérlés és automatizálás: A Zigbee lehetővé teszi az eszközök távoli vezérlését mobilalkalmazásokon keresztül, valamint automatizálási szabályok létrehozását. Például a termosztát automatikusan bekapcsolhatja a kazánt, ha a hőmérséklet egy bizonyos szint alá csökken.

Az eszköz elemei és méretei:

1. Fejzár gomb
2. WiFi konfiguráció
3. BOOST mód - a szelep ideiglenes, teljes nyitása, melynek célja a radiátor lehető leggyorsabb felfűtése
4. Nyaralás mód - a lakók hosszabb távolléte. Itt beállíthatjuk a távollét napjainak számát és a hőmérsékletet
5. Perc
6. Óra
7. Beállítások gomb
8. Szelep működtető gomb
9. Mód aktiváló gomb
10. Alacsony elemszint jelző
11. Nyitott szelep jelző
12. Gyermekzár
13. Hőmérséklet jelző

Az eszköz elemei

1⃣ LCD panel gombokkal és kijelzővel

2⃣ Fém anya a fej menettel: M30*1.5

3⃣ Fej bemenet

4⃣ Fej tápellátás 2 x AA elem

Figyelem! A fej bemenetében (3. pont) lehet egy hengeres alakú műanyag védőkupak, amelyet a fej felszerelése és használata előtt el kell távolítani.

Kiegészítő tartozékok

M30 x1,5mm-től eltérő menet esetén megfelelő adaptert kell felszerelni.

A fej három adapterrel kerül szállításra:

1⃣ Danfoss RA szelepekhez

2⃣ Danfoss RAVL szelepekhez

3⃣ Danfoss RAV szelepekhez

Ezek lehetővé teszik a piacon kapható legtöbb radiátorhoz való illesztést.

A fejek felszerelése nem igényel módosításokat a fűtési rendszeren. Nem szükséges leállítani a fűtést vagy elzárni a szelepeket. A fej felszerelése egyszerű, nem tart tovább 5 percnél, és nem igényel speciális szerszámokat.

A fej kompatibilis többek között a következő szelepekkel:

• Danfoss RA/RAV/RAVL, Heimeier, MNG, Junkers, Landis&Gyr Duodyr, Honeywell-Braukmann, Oventrop, Schlösser, Simplex, Valf Sanayii, Mertik Maxitrol, Watts, Jaga, Wingenroth (Wiroflex), R.B.M., Tiemme.

A fej műszaki adatai

Eszköz típusa: termosztatikus fej

Érzékelő: beépített NTC (10k) 1%

Távvezérlés: igen

Csatlakozás: ZigBee

Tápellátás: 2 x AA elem

Fej menet: M30*1.5 mm

Szelep beállítási tartomány: 4.5 mm

Anya típusa: fém

Levegő hőmérséklet beállítás: 1°C - 70°C

Mérési pontosság: ±0.5°C

Gombok típusa: kapacitív, érintésérzékeny

LCD kijelző: 180°-ban elforgatható

Fej méretei: 52mm x 52mm x 90mm

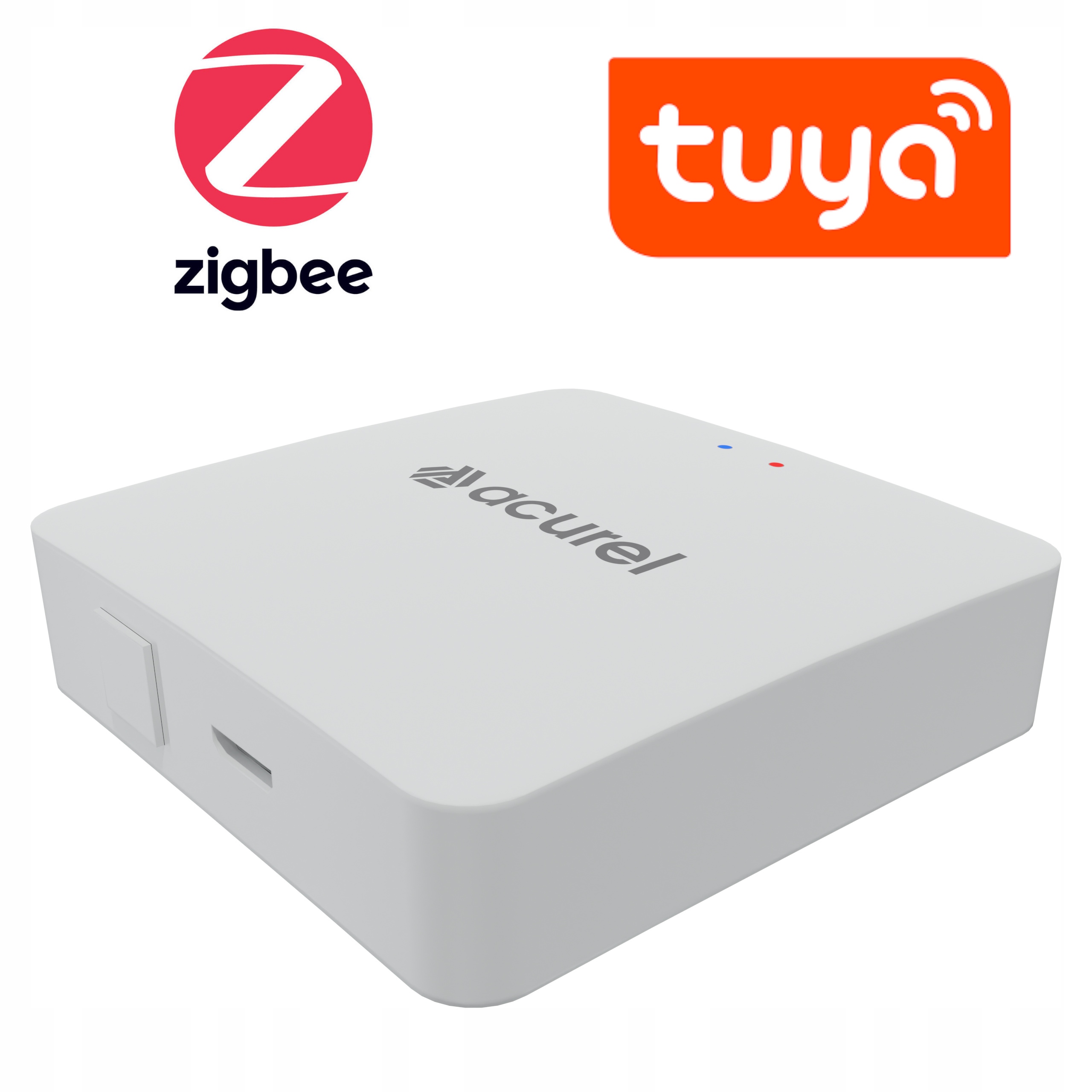

ZigBee Smart Gateway átjáró specifikációi

Frekvencia: 802.11 b/g/n 2.4 GHz

Csatlakozás: Wi-Fi, ZigBee, Bluetooth

iOS / Android alkalmazás: Tuya, Smart Life

Antenna típusa: beépített

Tápellátás: DC 5V / 1 A micro USB

Állapotjelző: 2 LED

Működési hőmérséklet: 5°C - 50°C

Méretek: 60mm x 60mm x 16mm

Szín: fehér

Védettségi fokozat: IP30

ZigBee vevő specifikációi

Tápellátás: 90-240V, 50/60Hz

Vezérlés típusa: potenciálmentes érintkező

Érintkező terhelhetősége: 5A

Állapotjelző: 4 LED

Működési hőmérséklet: 0°C - 50°C

Méretek: 86mm x 86mm x 28mm

Szerelés: falra

Szín: fehér

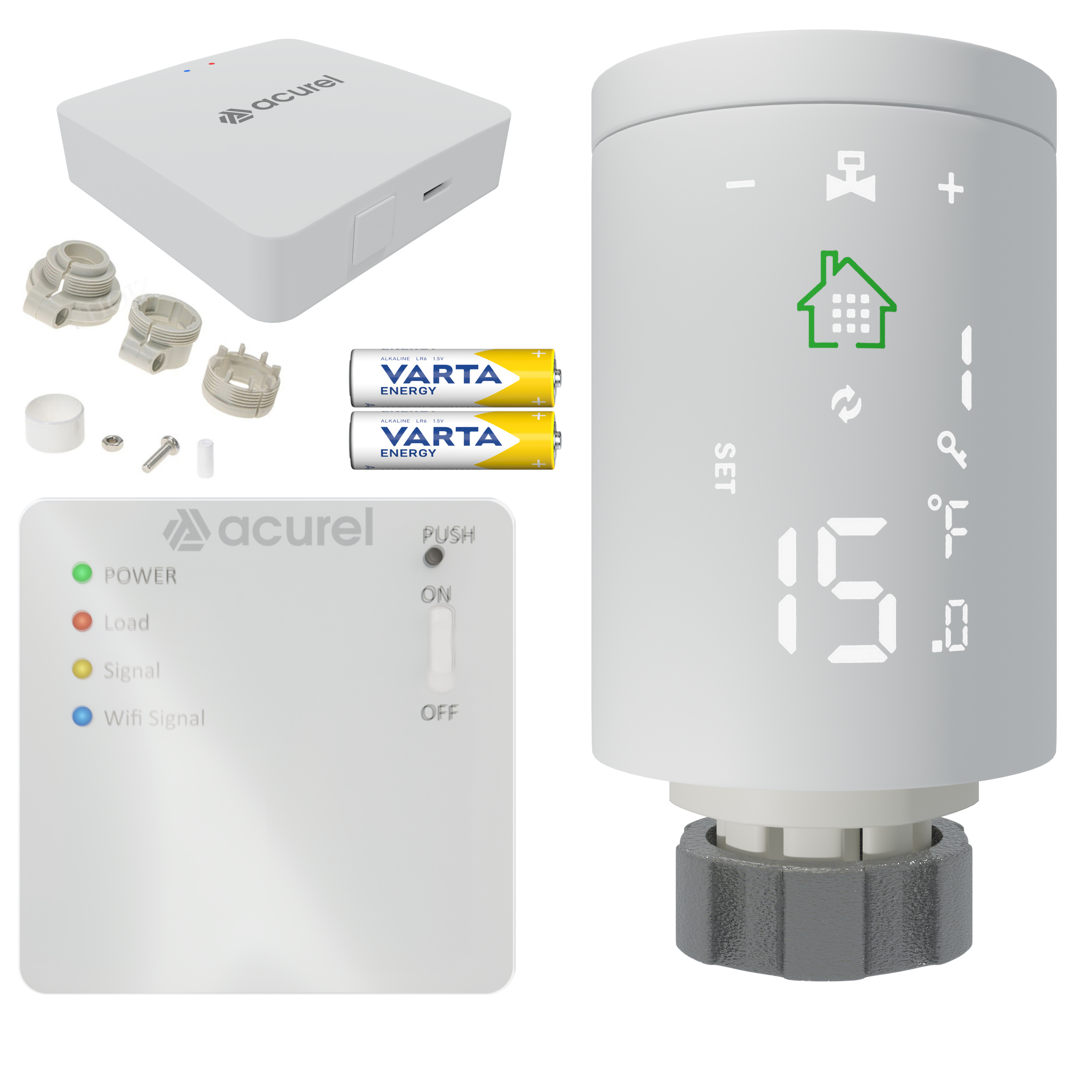

A készlet tartalma:

ZigBee TUYA intelligens termosztatikus fej

ZigBee Smart Gateway 3.0 intelligens átjáró

ZigBee vezeték nélküli vevő

AA elemek a fejhez

USB kábel a ZigBee átjáróhoz

3 x adapter különböző típusú szelepekhez

Felhasználói kézikönyv lengyel nyelven

Doboz
