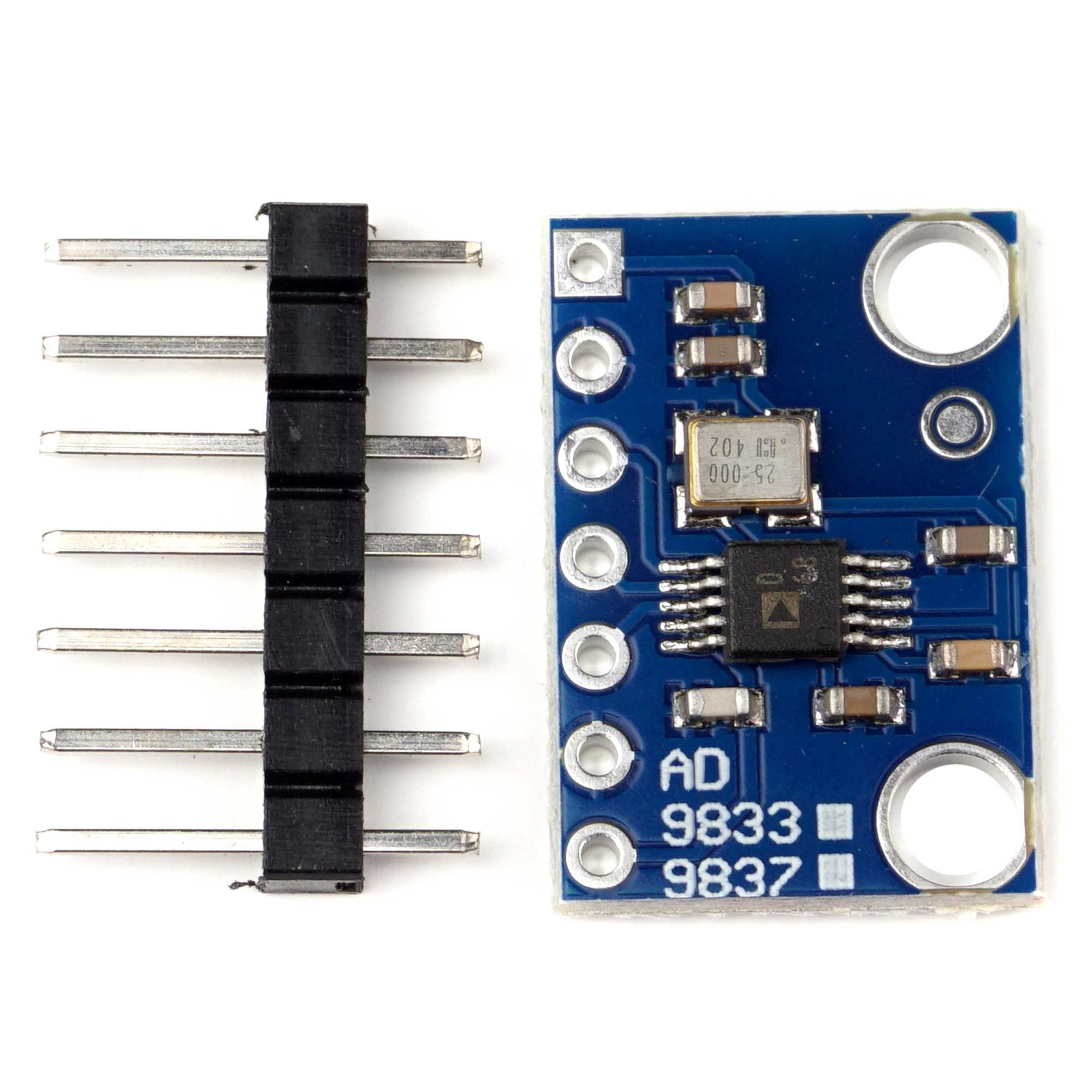

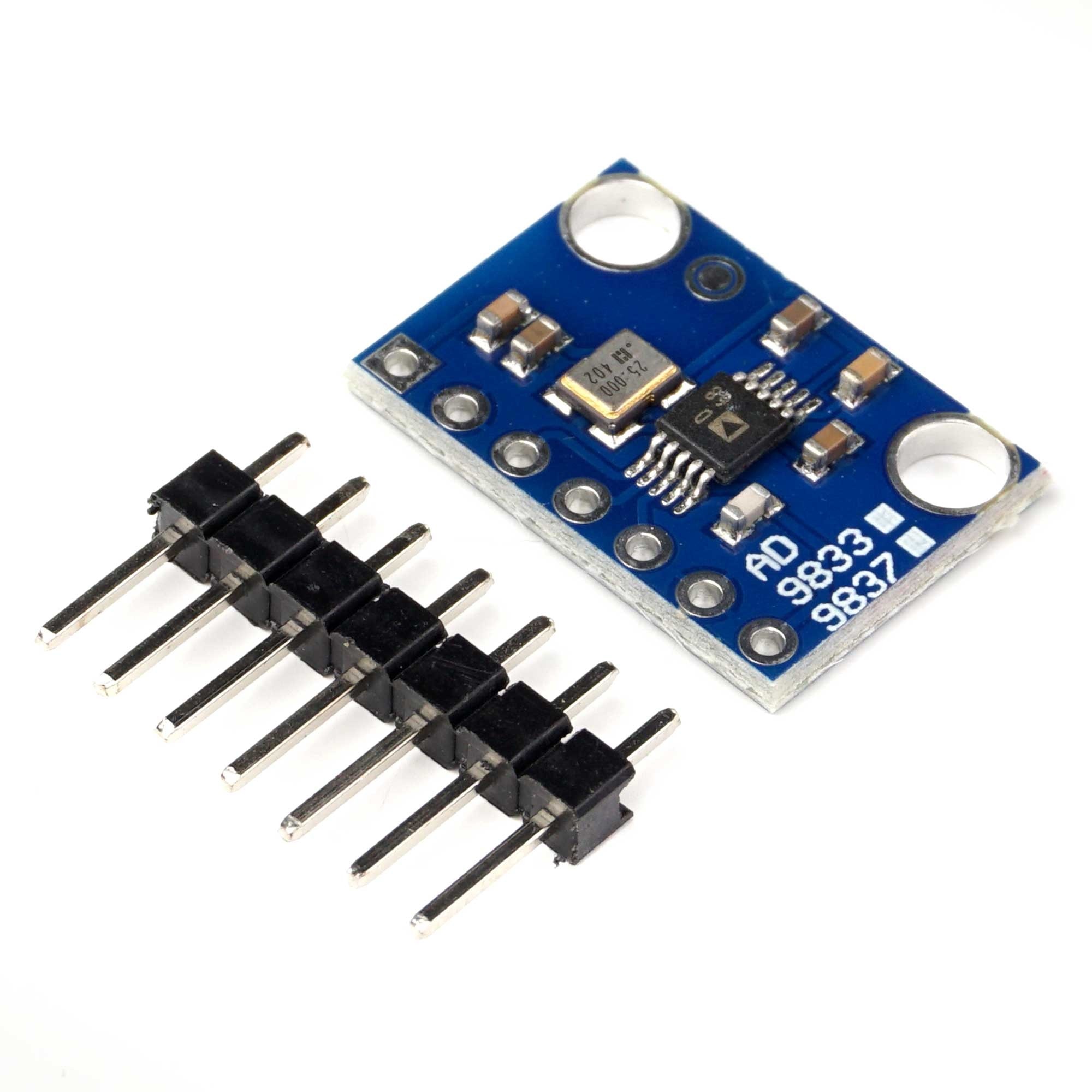

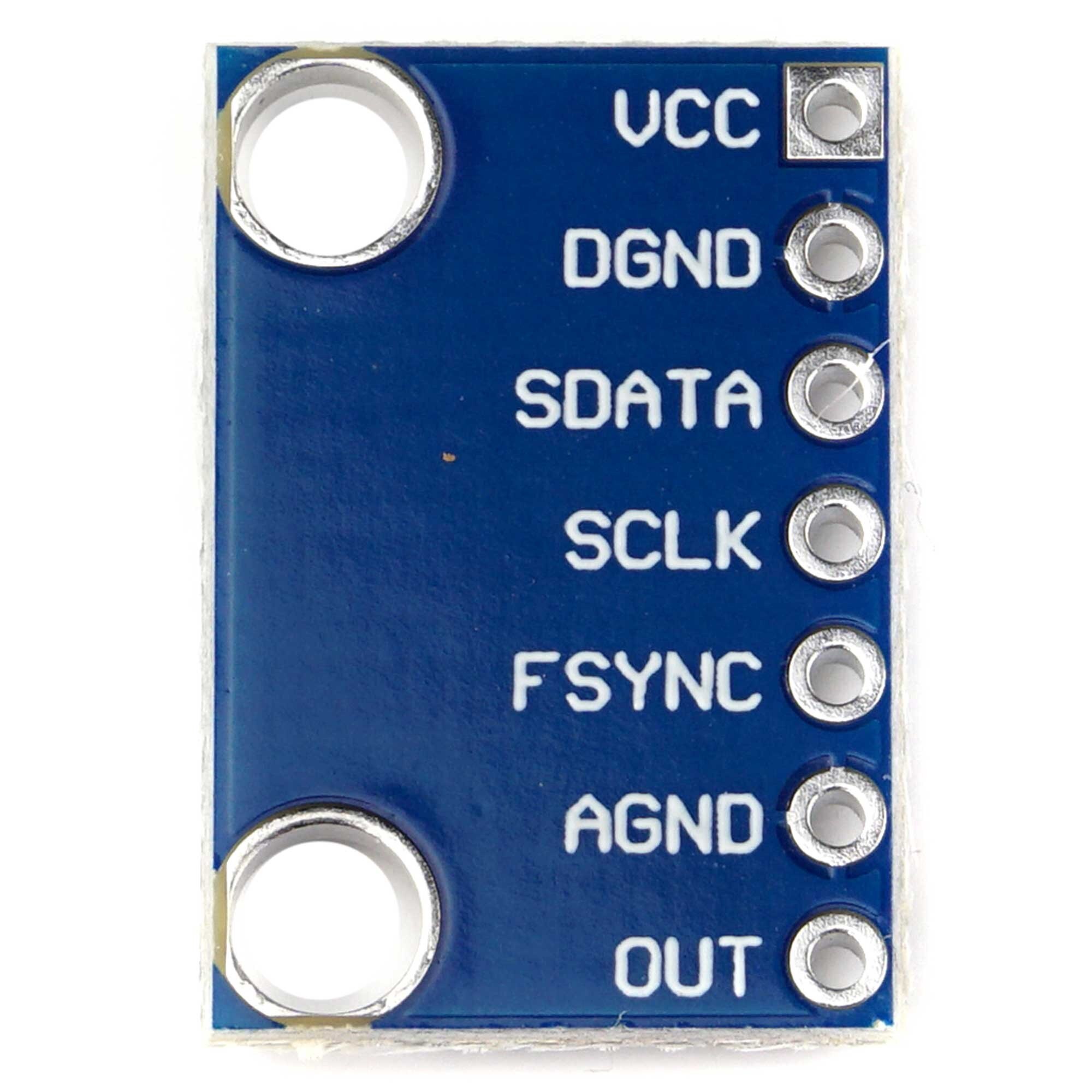

DDS AD9833 generátor: szinuszos, háromszög és négyszögjel akár 12,5 MHz-ig, 3,3 V–5 V

Megjegyzés: Ez a leírás automatikusan le lett fordítva magyarra.

Az AD9833 DDS generátor modul szinuszos, háromszög és négyszögjelek generálását teszi lehetővé 0 Hz és 12,5 MHz közötti tartományban (25 MHz-es referencia órajellel). Az áramkör DDS digitális szintézis technológiát használ, amely akár 0,1 Hz felbontású precíz frekvenciaszabályozást tesz lehetővé.

A vezérlés SPI interfészen keresztül történik, ami lehetővé teszi a modul működését olyan mikrovezérlőkkel, mint az Arduino, STM32 vagy ESP32. A 2,3–5,5 V-os tápfeszültség-tartomány lehetővé teszi a közvetlen csatlakozást a népszerű fejlesztői platformokhoz.

Az energiafogyasztás 12,65 mW 3 V-on. A maximális jelkimeneti feszültség 0,65 V (minimum 38 mV). A modul rendelkezik kikapcsolási (power-down) funkcióval, és alapvető működéséhez nincs szüksége további külső alkatrészekre.

A 17 x 12 mm-es lapméretek lehetővé teszik a használatát kis prototípus projektekben és végtermékekben.

✅ Főbb jellemzők és alkalmazások

• Frekvenciatartomány: 0 Hz – 12,5 MHz

• Beállítási felbontás: akár 0,1 Hz

• Generált hullámformák: szinuszos, háromszög, négyszög

• Kommunikációs interfész: SPI

• Tápellátás: 2,3 – 5,5 V

• Energiafogyasztás: 12,65 mW (3 V)

• Kikapcsolási funkció

• Tesztjel generátor

• Szűrők és erősítők tesztelése

• Oktatási és mérési projektek

Specifikációk:

• Integrált áramkör: AD9833

• Jelgenerálási technológia: DDS (Direct Digital Synthesis)

• Programozás: digitális (frekvencia és fázis)

• Kimeneti frekvenciatartomány: 0 Hz – 12,5 MHz

• Frekvencia felbontás: akár 0,1 Hz (25 MHz referencia frekvencián)

• Generált hullámformák: szinuszos, háromszög, négyszög

• Kommunikációs interfész: SPI

• Tápfeszültség: 2,3 V – 5,5 V

• Energiafogyasztás: 12,65 mW (3 V-on)

• Maximális kimeneti feszültség (VOUT): 0,65 V

• Minimális kimeneti feszültség (VOUT): 38 mV

• VOUT hőmérsékleti együtthatója: 200 °C

• HIGH logikai bemeneti szint: 1,7 – 2,8 V

• LOW logikai bemeneti szint: 0,5 – 0,7 V

• Bemeneti áram: 10 µA

• Bemeneti kapacitás: 3 pF

• Kikapcsolási funkció (power-down): igen

• Maximális frissítési frekvencia: 25 MHz

• Termék méretei: 17 x 12 mm
