Megjegyzés: Ez a leírás automatikusan le lett fordítva magyarra.

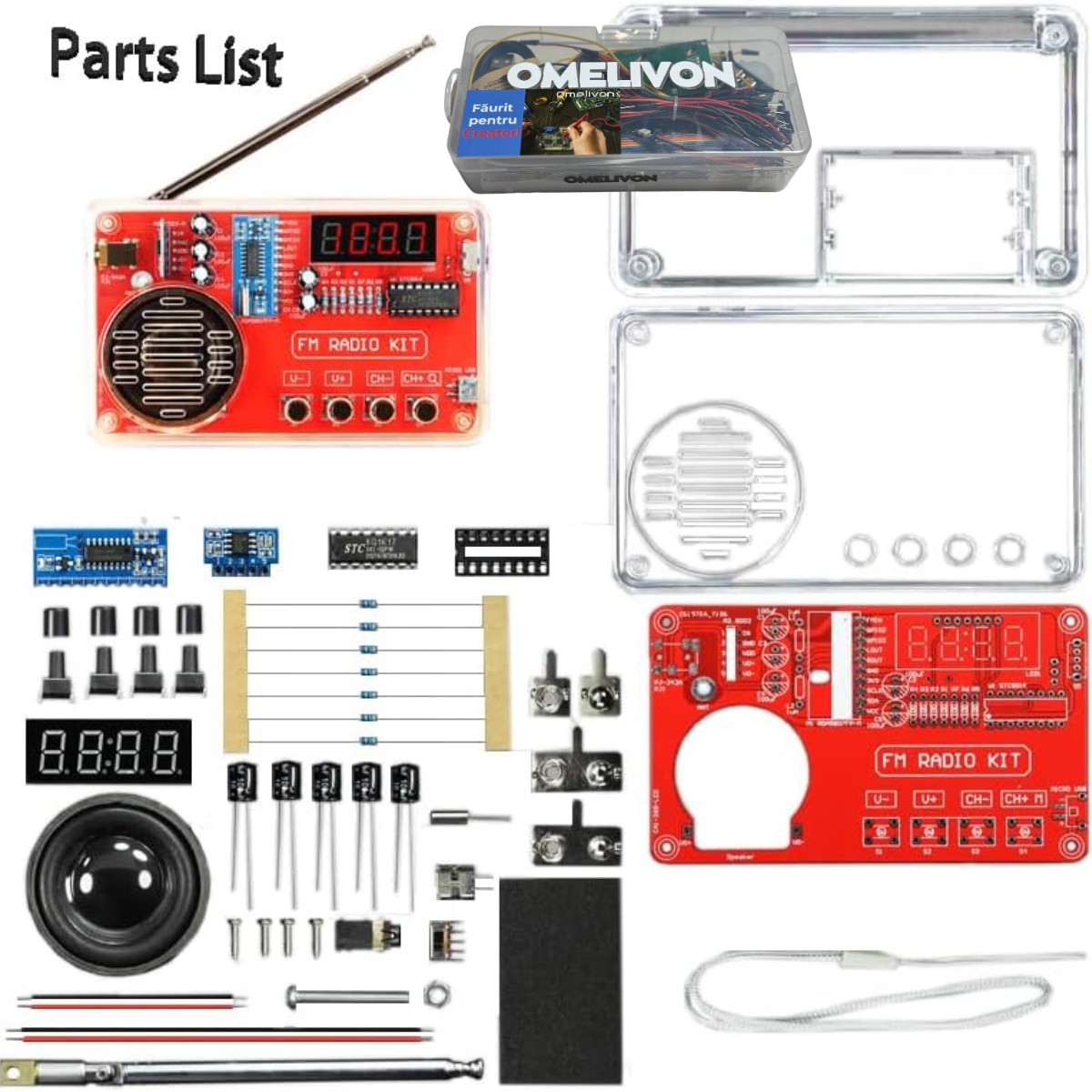

A csomag tartalma:
7 × 47Ω ellenállás
5 × 100µF elektrolit kondenzátor
4 × gombkupak
4 × 6×6×10 tapintókapcsoló
1 × 32768Hz kvarc kristály
1 × fejhallgató jack aljzat (anya)
1 × mikrovezérlő
1 × 16 tűs IC foglalat
1 × csúszókapcsoló
1 × Micro USB aljzat (anya)
4 × rugós akkumulátor érintkező
4 × 1,7 mm-es önmetsző csavar, 1 × 3 mm-es csavar, 1 × 3 mm-es anya
2 × hosszú vezeték (10 cm), 2 × rövid vezeték (5 cm)
1 × teleszkópos rádióantenna
1 × 0,36 hüvelykes, 4 számjegyű LED kijelző
1 × RDA5807 rádiómodul
1 × 8002 audio erősítő modul
1 × szivacs
1 × nyomtatott áramköri lap (PCB)
1 × átlátszó felső burkolat és 1 × átlátszó alsó burkolat
A termék műszaki paraméterei:
Modell: CAI-269-LED (digitális kijelzős változat)
Vezérlő áramkör: RDA5807 + 8002D (STC81K17, digitális kijelzős változat)
Tápellátás: 3 × AAA elem vagy 3,7V lítium akkumulátor (nem tartozék)
Hangszóró: 1,5 hüvelyk, 4Ω, 3W (külső átmérő 40 mm)
Vételi tartomány: 50–108 MHz
Jel/zaj arány: >60 dB
Érzékenység: <10 µV
Frekvenciaválasz: 150 Hz – 20 kHz
Anyag: átlátszó műanyag ház, kétoldalas epoxi nyomtatott áramköri lap
Termék méretei: 115 × 70 × 28 mm

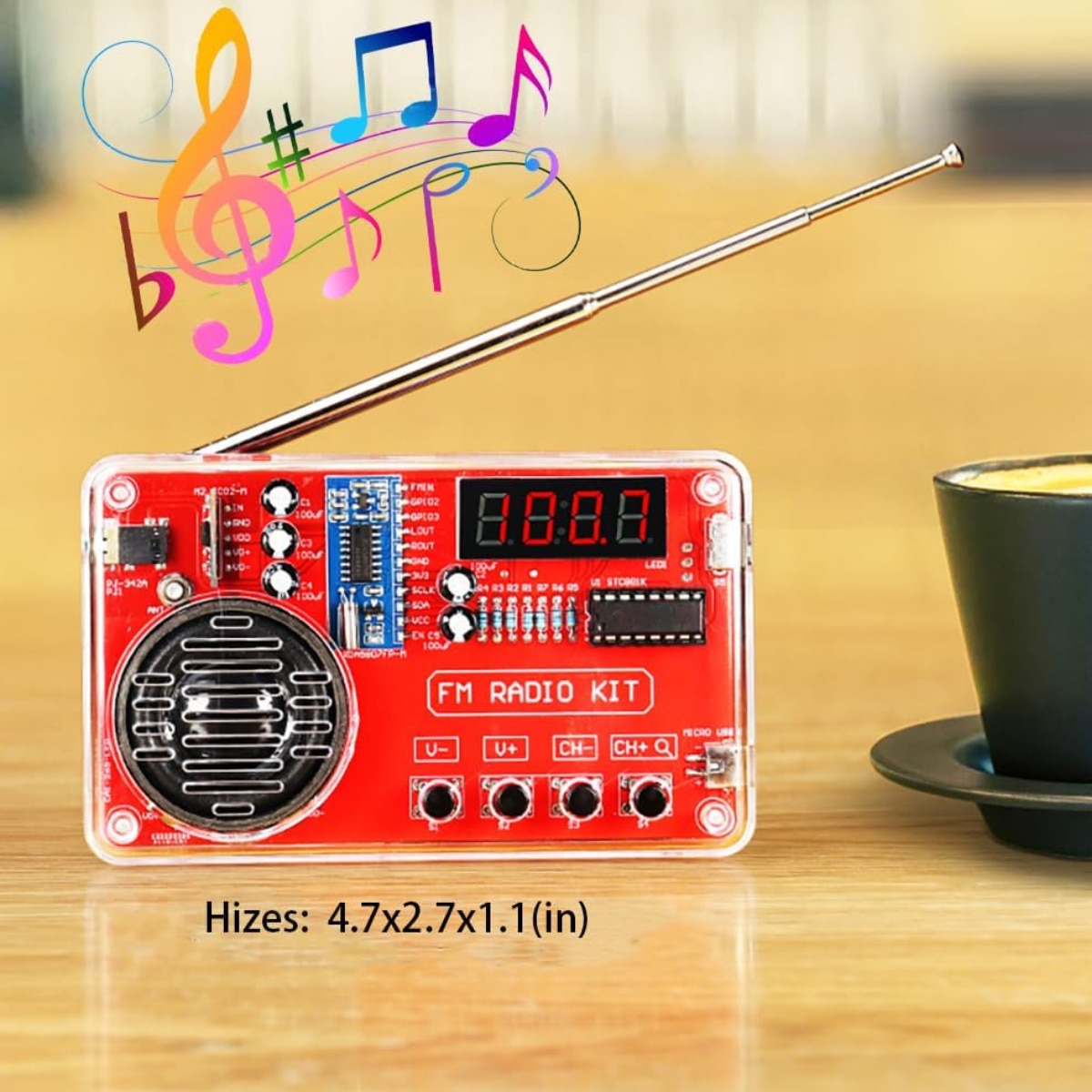

1️⃣ Komplett DIY készlet
Hordozható FM rádió készlet, amely tartalmazza az RDA5807 vevőmodult, a 8002D erősítőmodult, mikrovezérlőt, digitális LED kijelzőt, hangszórót, gombokat, kapcsolókat, antennát és az összes szükséges elektronikus alkatrészt, ideális forrasztási gyakorlatokhoz és gyakorlati projektekhez.
2️⃣ Nagy teljesítményű FM vétel
Támogatja az FM 87–108 MHz-es tartományt automatikus állomáskereséssel, >60 dB jel/zaj aránnyal, <10 µV érzékenységgel és 150 Hz–20 kHz frekvenciaválaszsal, tiszta és stabil hangzást biztosítva.

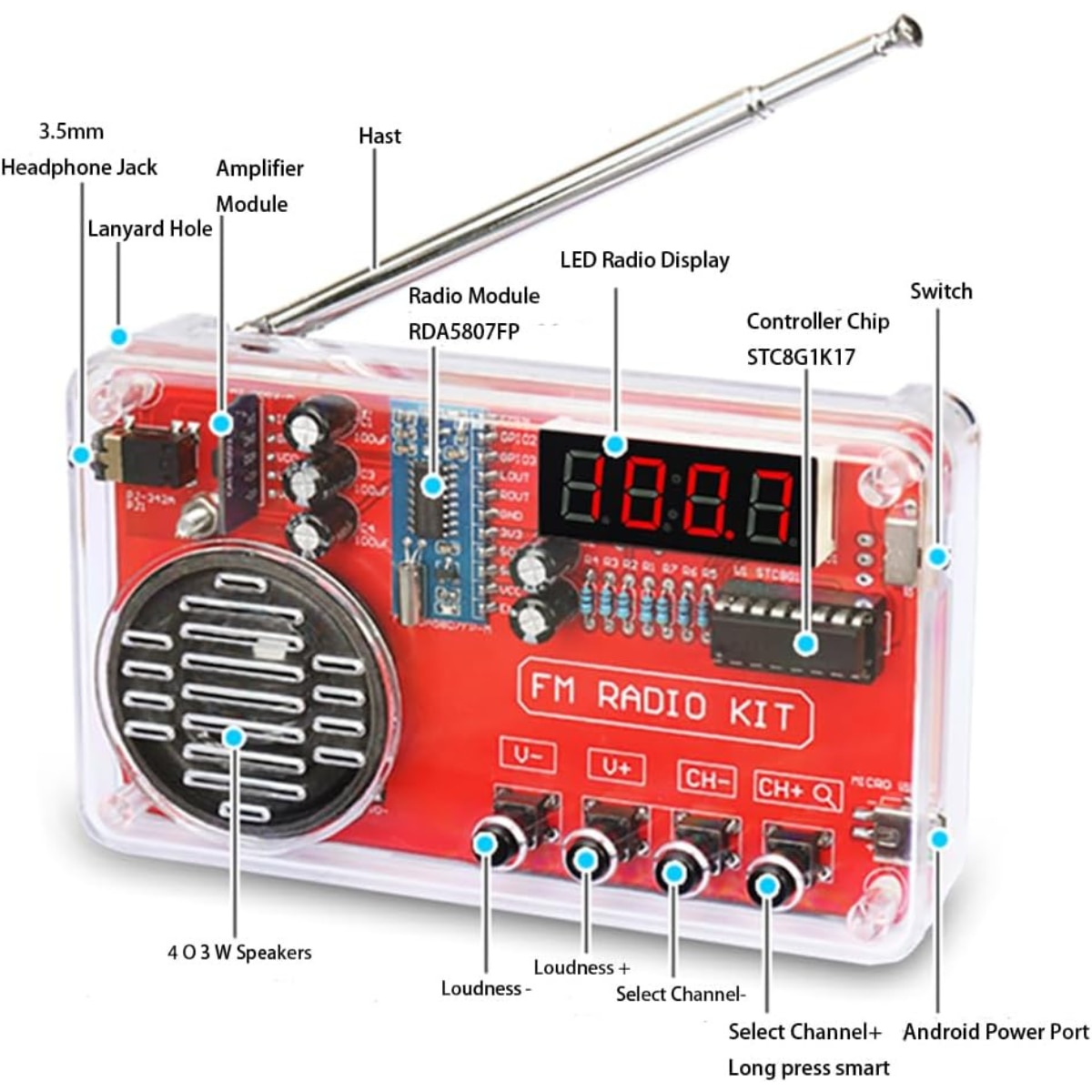

3️⃣ Többfunkciós vezérlés és kijelzés
STC81K17 vezérlőchippel és 4 számjegyű LED kijelzővel felszerelve lehetővé teszi az automatikus keresést, a hangerő és a frekvencia kézi beállítását, könnyen használható és alkalmas az elektronikus vezérlési elvek elsajátítására.
4️⃣ Hordozható kialakítás és minőségi anyagok
Kompakt méretek: 115 × 70 × 28 mm, átlátszó műanyag ház és kétoldalas epoxi PCB, átlátható szerkezet a forrasztások és csatlakozások megfigyeléséhez, ideális oktatási és hobbi klubok számára.
5️⃣ Tanulás és kreatív projektek
Alkalmas iskolák, elektronikai klubok, STEAM oktatás és kreatív DIY projektek számára, segít a forrasztási készségek fejlesztésében, valamint a rádiózás elveinek és az elektronikus áramkörök megértésében.
