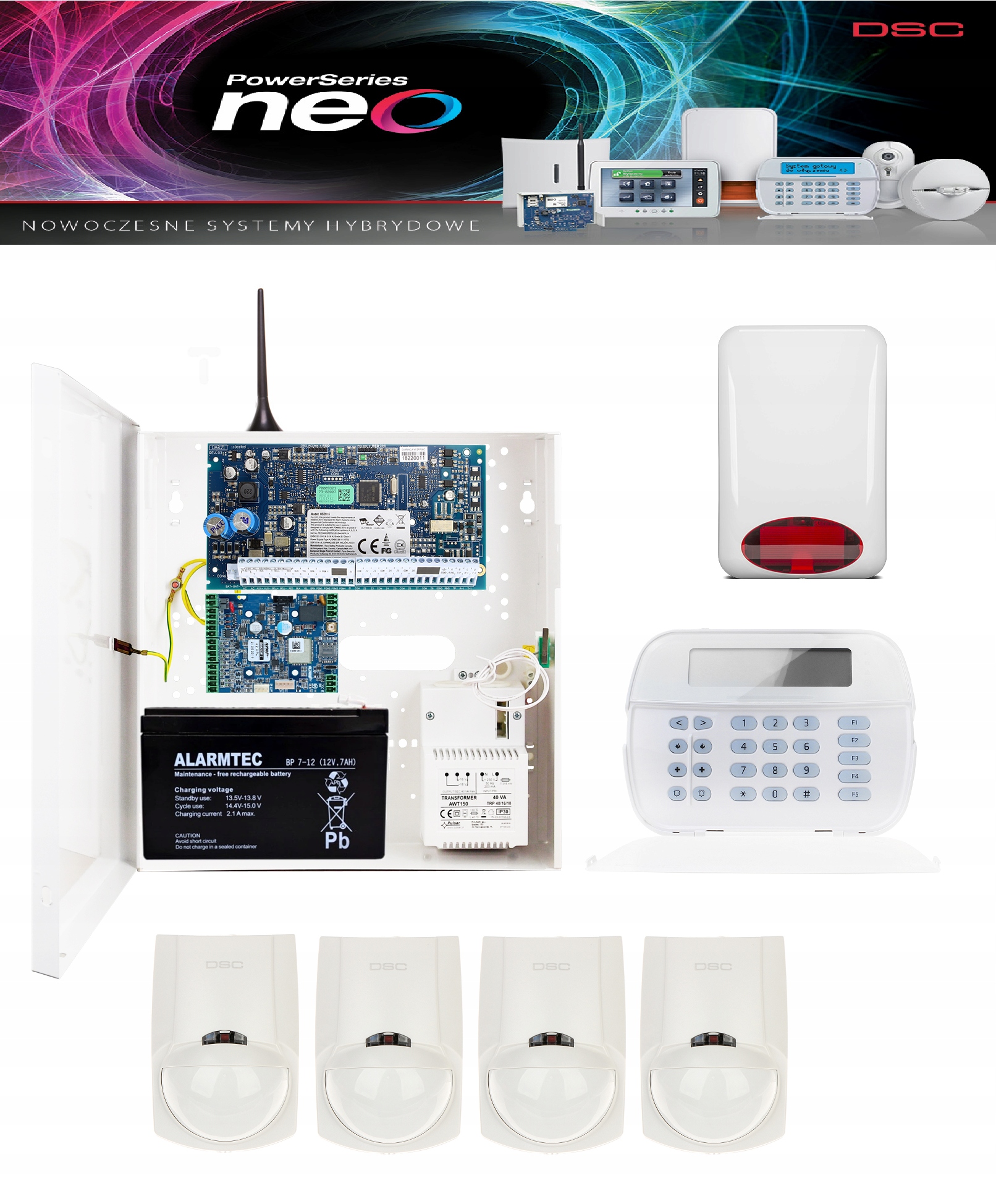

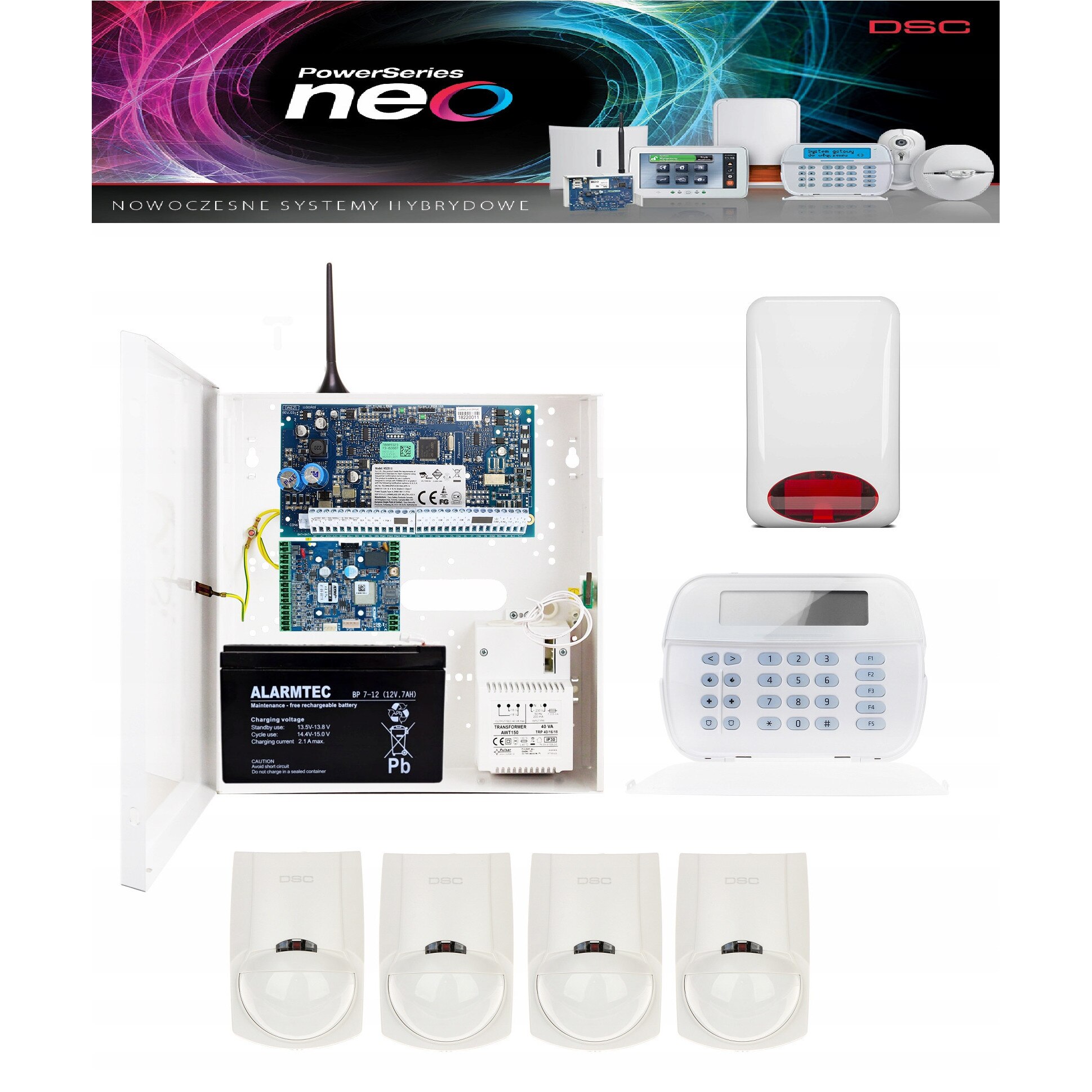

DSC RIASZTÓ SZETT: HS2016 alaplap + HS2LCD billentyűzet + 4x mozgásérzékelő + BasicGSM 2 GSM adó + Tartozékok

A készlet főbb jellemzői:

• Híres DSC gyártó
• Magas gyártási minőség
• 4x nagy érzékenységű és interferenciaálló érzékelő
• LCD billentyűzet háttérvilágítású gombokkal
• Erős hangjelzés
• Beépített GSM/GPRS modul távoli működéshez
• Mobil alkalmazás
• Akkumulátoros vészellátás
• Felhasználói kézikönyv lengyel nyelven
• Telepítési útmutató lengyel nyelven
• Egyszerű telepítési és üzemeltetési mód

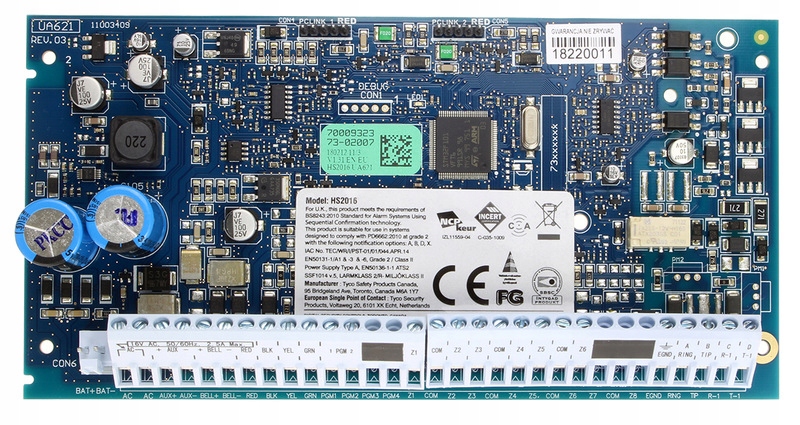

HS2016 riasztóközpont

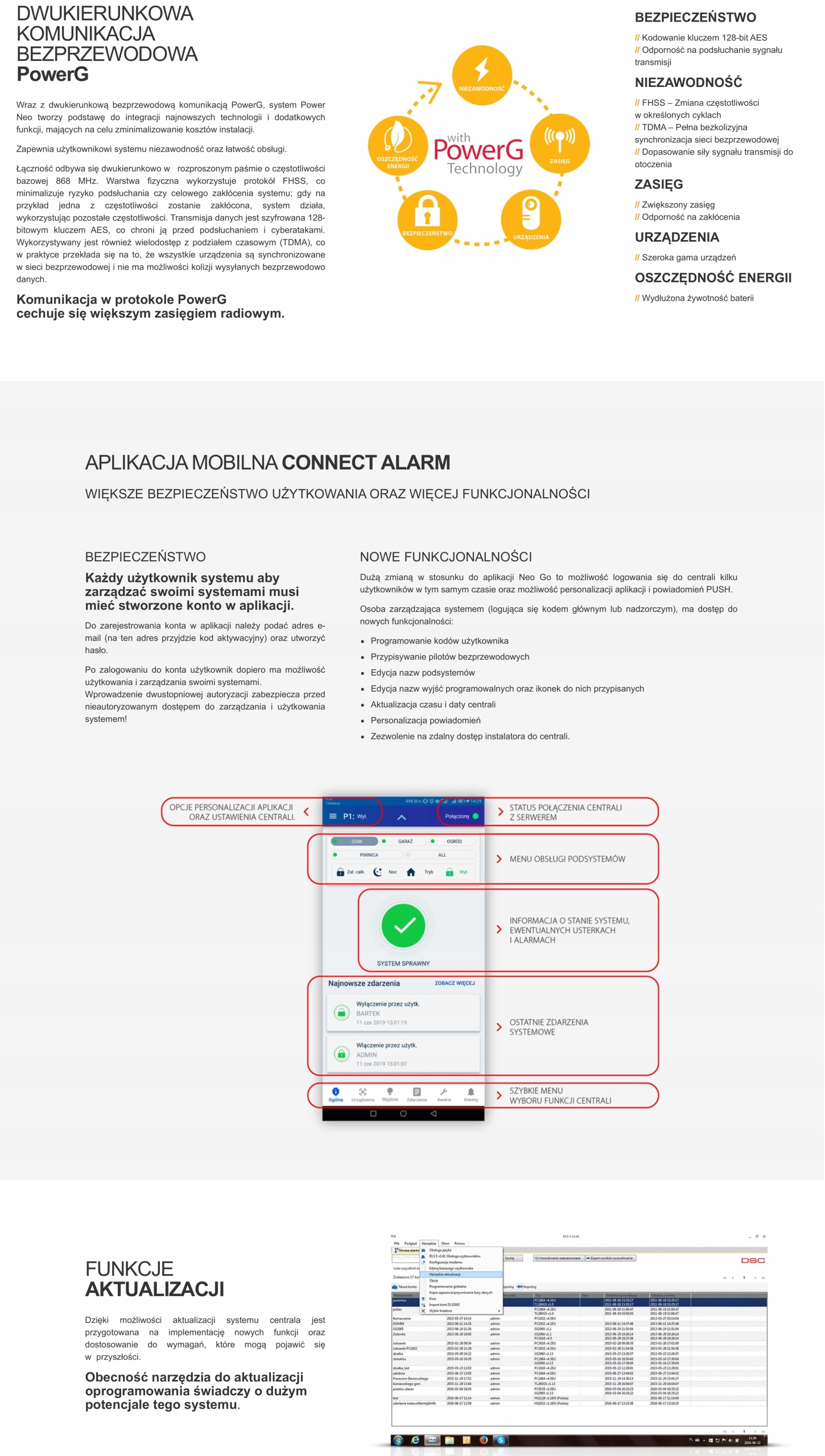

A HS2016 egy DSC riasztóközpont, a Power Neo sorozat termékeinek része. A panelen 6 zóna és két programozható PGM kimenet található. Az eszköz PowerG technológián alapul, modern megoldásokat használva, amelyek garantálják az elégedettséget és a sok lehetőséget a kiépített riasztórendszerben. A modell szabadon bővíthető, a zónák számát 16-ra, a PGM kimenetek számát pedig 22-re növelve (2x HSM2208 és 1x HSM2204 használatával).

Tökéletesen működik a dedikált mobilalkalmazással, és akár 500 esemény rögzítését is lehetővé teszi.

Műszaki adatok:

• 6 bemenet a panelen
• Bővíthető 16 vezeték nélküli vagy vezetékes eszközre
• 2 partíció
• 2 PGM kimenet, bővíthető 22-re
• Akár 8 felügyelt billentyűzet
• 500 esemény naplója
• 48 felhasználói kód

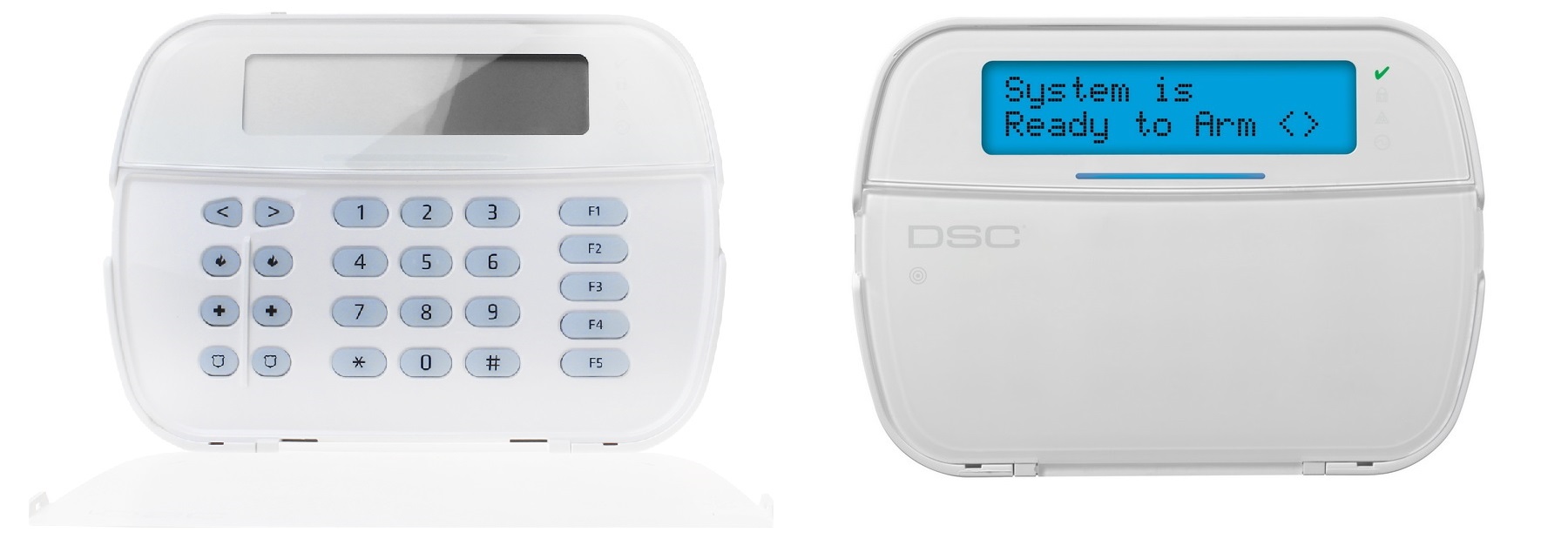

DSC HS2LCD billentyűzet

A DSC HS2LCD egy új generációs LCD billentyűzet a Power Neo termékcsaládból. Sokoldalú hibrid rendszer része lehet – a teljesen vezeték nélküli vagy vezetékes rendszerektől a vegyes rendszerekig. A riasztórendszerek az egyedi, nagy hatótávolságú PowerG technológián alapulnak, így egy teljesen átfogó architektúrát hoznak létre, amely számos fejlesztést és funkciót tartalmaz.

A DSC HS2LCDE3 LCD billentyűzet akár 128 zónát és akár 8 alrendszert is képes kezelni. 5 funkcionális és riasztó gombja van, szabványos méretben. A konfigurációtól függően lehetőségünk van egy billentyűzet zóna és/vagy egy PGM kimenet működtetésére. A billentyűzet kompatibilis a DSC központokkal – HS2016, HS2032, HS2064 és HS2128. Számos funkcióval és lehetőséggel rendelkezik, amelyeknek köszönhetően a felhasználó teljes mértékben a saját igényeihez igazíthatja az eszközt.

Műszaki adatok:

• 2×16 karakteres szöveges kijelző
• Modern, lapos billentyűzet kialakítás
• Többnyelvű támogatás
• 5 programozható funkció gomb
• Riasztó gombok: tűz, orvosi és pánik
• Programozás menü vagy szekciószámok alapján
• Fehér háttérvilágítású billentyűk
• Kék háttérvilágítású LCD kijelző
• A háttérvilágítás fényerejének és a hangjelző hangerejének beállítása
• Programozható terminál felügyeleti zónához/PGM kimenethez
• Kettős szabotázsvédelem: háznyitás és falról való leszerelés ellen

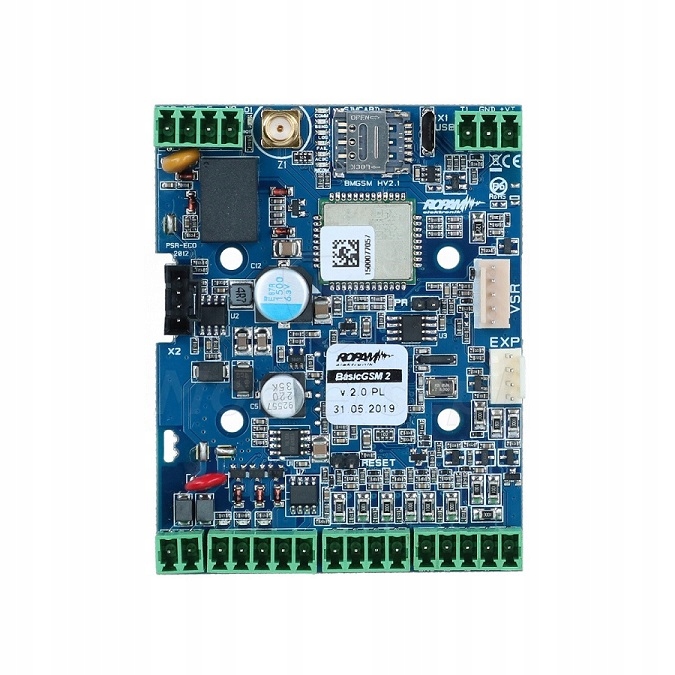

BasicGSM-MAG - BasicGSM 2 GSM modul és AT-GSM-MAG GSM antenna készlet, riasztórendszerben való működésre tervezve. Univerzális és megbízható, lehetővé teszi a rendszer eseményeinek értesítését és távoli vezérlését. A modul szintjéről a felhasználó például távolról élesítheti/hatástalaníthatja a rendszert, megtekintheti a rendszer eseményeinek előzményeit, vagy vezérelheti az otthoni automatizálási eszközöket.

A BasicGSM 2 modul jellegzetes jellemzői:

• Távoli vezérlés SMS / CLIP / DTMF segítségével
• Távoli működés a RopamBasic vagy RopamDroid mobilalkalmazásból
• 1000 esemény memória
• Fejlett, 32 bites beépített LogicProcessor
• Beépített 2G GSM modem
• 6 beépített NO / NC típusú bemenet, 2 analóg NO / NC bemenet
• 1 beépített relé kimenet, 3 OC kimenet és 1 AUX kimenet
• Beépített SMA-F antenna csatlakozó
• Beépített nanoSIM foglalat
• Beépített microUSB port programozáshoz és szoftverfrissítéshez

A BasicGSM 2 modul használata:

Felépítésének és funkcionalitásának köszönhetően a BasicGSM 2 modul más eszközökkel való integrációra, kiegészítő eszközként szolgál. Elsősorban riasztórendszer központokkal való együttműködésre használják, GSM értesítő és távoli rendszervezérlő eszközként. Ennek köszönhetően lehetséges például a rendszer távoli élesítése és hatástalanítása, az egyes kimenetek vezérlése, az egyes bemenetek állapotának megtekintése vagy az események előzményeinek megtekintése.

A BasicGSM 2 a következő területeken is használatos:

• Otthoni automatizálási rendszerek
• Beléptető rendszerek
• Vezérlő és felügyeleti rendszerek GSM hálózaton keresztül
• Hőmérséklet-szabályozó és felügyeleti rendszerek
• Szállítási elektromos hálózatok vezérlő és felügyeleti rendszerei

Műszaki paraméterek:

• Értesítési számok száma 8
• Vezérlési számok száma 8
• Bemenetek száma 8
• Kimenetek száma 4
• Vezérlő kimenetek IGEN
• Távoli konfiguráció IGEN
• Felügyelet GPRS, SMS, CLIP
• Csatlakozó típusa SMA
• Konfiguráció BasicGSM Manager / SMS
• Antenna AT-GSM-MAG
• Tápellátás 12 V DC
• Méretek Modul: 68 x 87 x 32 mm, antenna: 31 x 72 mm
• Súly Modul: 0.065 kg

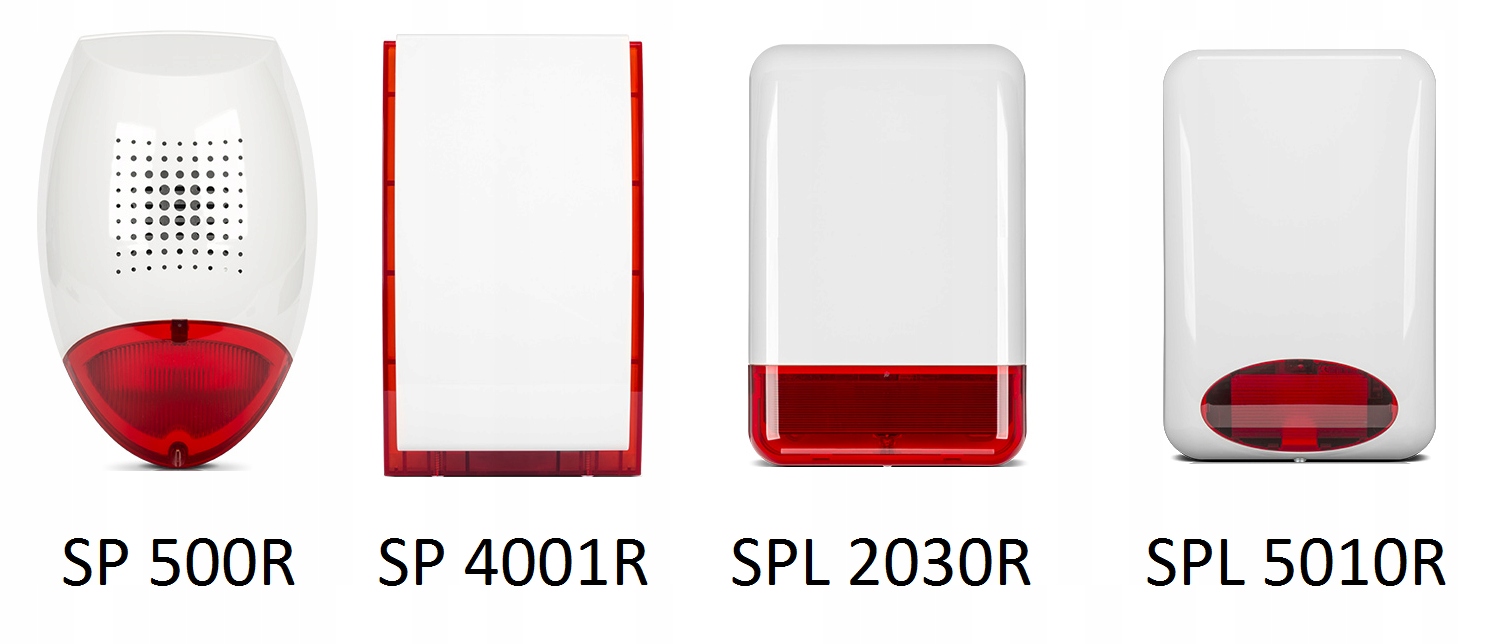

Az SP-500 kültéri sziréna egy optikai-akusztikus sziréna, amelyet épületek külső részére szereltek, fényes LED-ekkel és piezoelektromos jelátalakítóval felszerelve. 3 féle modulált hangjelzés áll rendelkezésre, 120 dB intenzitással. Az eszköz szabotázsvédelemmel van ellátva, amely megvédi a ház kinyitása vagy a leszerelés ellen. Az impregnált elektronikus áramkör ellenáll a környezeti feltételeknek. A polikarbonát ház magas mechanikai ellenállást és esztétikus megjelenést biztosít az eszköznek, amely évekig változatlan marad.

• akusztikus jelzés: piezoelektromos jelátalakító
• optikai jelzés: szuper fényes LED-ek
• szabotázsvédelem:

  felületről való leszerelés

  kinyitás

Az SP-4001 R kültéri sziréna egy optikai-akusztikus sziréna, amelyet épületek külső részére szereltek, szuper fényes LED-ekkel és piezoelektromos jelátalakítóval felszerelve. Háromféle modulált hangjelzés közül választhat, 120 dB intenzitással. A sziréna háza polikarbonátból készült, ami magas mechanikai ellenállást és esztétikus megjelenést biztosít az eszköznek, amely évekig változatlan marad. Az egyszerű, de vonzó házkialakítás tökéletesen illeszkedik még egy modern homlokzathoz is. Az eszköz szabotázsvédelemmel van ellátva, amely megvédi a ház kinyitása vagy a falról való leszerelés ellen, és egy belső horganyzott lemez ház további védelmet nyújt az elektronikus panelnek és a jelátalakítónak a mechanikai sérülések ellen. A megfelelő impregnálásnak köszönhetően az elektronikus áramkör ellenáll a nehéz környezeti feltételeknek is.

• akusztikus jelzés: piezoelektromos jelátalakító
• optikai jelzés: szuper fényes LED-ek
• belső fém ház
• szabotázsvédelem:

  felületről való leszerelés

  kinyitás

Az SPL-2030 R kültéri sziréna egy optikai-akusztikus sziréna, amelyet épületek külső részére szereltek, szuper fényes LED-ekkel és piezoelektromos jelátalakítóval felszerelve. Háromféle modulált hangjelzés közül választhat, 120 dB intenzitással. A sziréna háza polikarbonátból készült, ami magas mechanikai ellenállást és esztétikus megjelenést biztosít az eszköznek, amely évekig változatlan marad. Az eszköz szabotázsvédelemmel van ellátva, amely megvédi a ház kinyitása vagy a falról való leszerelés ellen. Az SPL-2030 R modell kiegészíthető egy SPL-TO érzékelővel, amely megvédi a sziréna csillapítását a piezoelektromos jelátalakító szerelőhabbal való elárasztása ellen. Opcionális felszerelésként egy belső horganyzott lemez ház további védelmet nyújt az elektronikus panelnek és a jelátalakítónak a mechanikai sérülések ellen. A megfelelő impregnálásnak köszönhetően az elektronikus áramkör ellenáll a nehéz környezeti feltételeknek is.

• akusztikus jelzés: piezoelektromos jelátalakító
• optikai jelzés: szuper fényes LED-ek
• szabotázsvédelem:

  felületről való leszerelés

  kinyitás

Az SPL-5010 R kültéri sziréna betörés- és támadásjelző rendszerekben való használatra készült. A jelzés funkció két módon valósul meg: optikailag (a ház alsó részén elhelyezett LED-ek villogásával) és akusztikusan (magas hangerővel modulált hangjelzéssel). A fényforrás LED-ekből álló egység, míg a hangjelzést piezoelektromos jelátalakító generálja. A sziréna házának kialakítása magas fokú szabotázsvédelmet biztosít (kinyitás és felületről való leszerelés ellen).

Az elektronikus áramkör SMD technológiával készült, és impregnálóval védett az időjárási viszonyok káros hatásai ellen, ami magas megbízhatóságot biztosít az eszköznek. Az SPL5010 külső háza nagy ütésállóságú PC LEXAN polikarbonátból készült, ami nagyon magas mechanikai ellenállást biztosít, és garantálja a sziréna esztétikus megjelenését még sok éves használat után is.

Műszaki adatok:

• akusztikus jelzés: piezoelektromos jelátalakító
• optikai jelzés: szuper fényes LED-ek
• szabotázsvédelem:

felületről való leszerelés

kinyitás

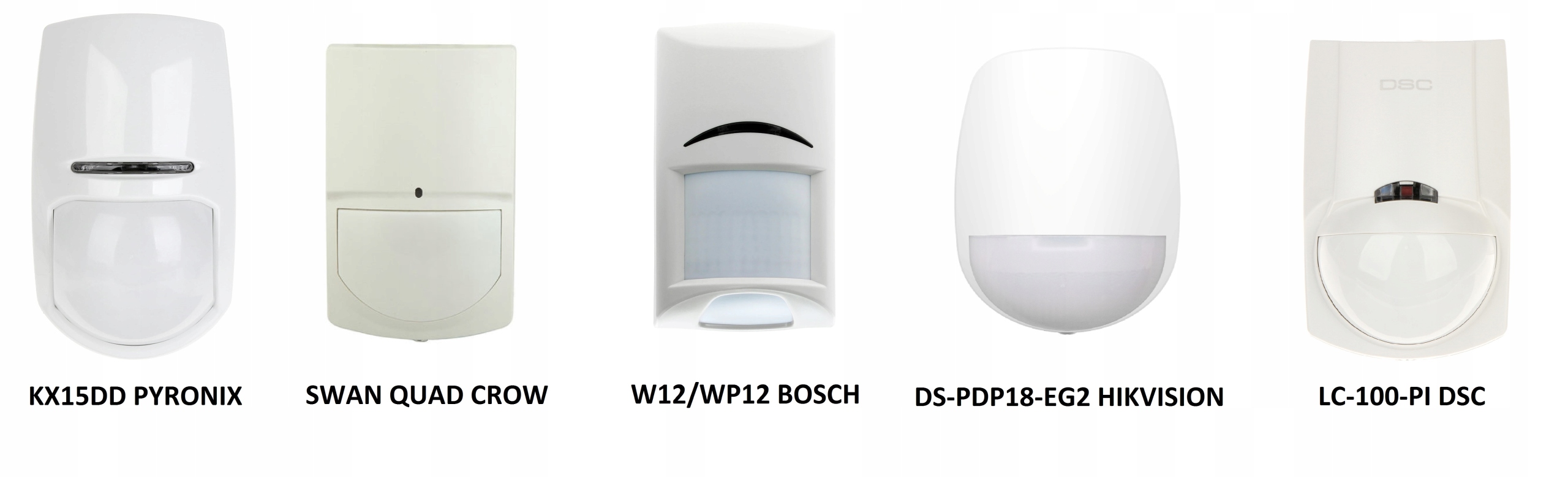

KX15DD belső mozgásérzékelő

A Pyronix mozgásérzékelő felelős a mozgás érzékeléséért a védett területen, és a központtal együttműködve tájékoztat a potenciális illetéktelen behatolásról. Az eszköz digitális jelfeldolgozással, hőmérséklet-kompenzációval, érzékenység-beállítással, szabotázsvédelemmel a ház kinyitása ellen és innovatív Blue Wave technológiával van felszerelve. A beépített DEOL parametrikus ellenállásoknak köszönhetően az infravörös érzékelő EOL konfigurációt támogató központokon alapuló riasztórendszerekben való működésre készült. A Pyronix passzív infravörös PIR érzékelőinek sorozata kereskedelmi alkalmazásokhoz ajánlott lakásokban vagy családi házakban (pl. nappali, hálószoba, konyha).

Műszaki adatok:

• Gyártó: PYRONIX
• Szerelés: Belső
• Szín: Fehér
• Érzékenység beállítása: igen
• Kompatibilitás: Vezetékes rendszerek
• Piroelem: Kettős
• Érzékelő típusa: Passzív infravörös (PIR)
• Látószög: 85 fok
• Közeli zóna vezérlés: Igen
• Optika típusa: Fresnel
• Állat immunitás: Nem
• Max. érzékelési tartomány: 15m
• Jelelemzés: Digitális
• Szerelési magasság: 1,8.....2,4 m
• Tápfeszültség: 9.....16 V DC
• Maximális áramfelvétel: 13 mA
• Hőmérséklet-kompenzáció: Igen
• Szabotázsvédelem: Igen
• Álarc elleni védelem: Nem
• Ház anyaga: ABS
• LED jelzőfény: Igen
• Működési hőmérséklet: -30°C.....+50°C
• Védettségi fok: 2. fokozat
• Méretek (magasság x szélesség x mélység): 117mm x 69mm x 55mm
• Súly: 0,16kg

SWAN QUAD belső mozgásérzékelő

A SWAN QUAD érzékelő egy speciálisan tervezett lencsét használ egy egyedi Quad (négy elemes) PIR érzékelővel és egy új típusú ASIC elektronikus áramkörrel, amelyet a téves riasztások kiküszöbölésére terveztek, kisállatok esetén a SWAN QUAD példátlan szintű immunitást biztosít a látható fényre. Az érzékelő kivételes érzékelési képességet és stabilitást biztosít bármely riasztórendszerben. A SWAN QUAD Quad Linear Imaging Technology széles látószögű lencsével rendelkezik a testméretek és a háttérhez és állatokhoz viszonyított különbségek pontosabb elemzéséhez.

Műszaki adatok:

• Gyártó: CROW
• Szerelés: Belső
• Szín: Fehér
• Érzékenység beállítása: igen
• Kompatibilitás: Vezetékes rendszerek
• Piroelem: Négy elemes
• Érzékelő típusa: Passzív infravörös (PIR)
• Látószög: 90 fok
• Közeli zóna vezérlés: nem
• Optika típusa: Fresnel
• Állat immunitás: Igen, 25kg-ig
• Max. érzékelési tartomány: 18m
• Jelelemzés: Digitális
• Szerelési magasság: 1,8.....2,4 m
• Tápfeszültség: 8,2.....16 V DC
• Maximális áramfelvétel: 10 mA
• Hőmérséklet-kompenzáció: Igen
• Szabotázsvédelem: Igen
• Álarc elleni védelem: Nem
• Ház anyaga: ABS
• LED jelzőfény: Igen
• Működési hőmérséklet: -20°C.....+60°C
• Védettségi fok: 2. fokozat
• Méretek (magasság x szélesség x mélység): 92mm x 59mm x 37mm
• Súly: 0,05kg

W12/WP12 belső mozgásérzékelő

A Blue Line Gen2 PIR (ISC-BPR2) mozgásérzékelők két Fresnel lencsét használnak, amelyek tiszta képet biztosítanak a teljes látómezőben és nagy hatékonyságot a behatolók észlelésében. Ezeket a lencséket nagy sűrűség (77 zóna) jellemzi 7 rétegű elrendezésben, és az eszköz közvetlen közelében lévő állítható lencse lehetővé teszi további három vezérelt zóna konfigurálását. Az egyszerű telepítés, a különféle rögzítési lehetőségek és a modern érzékelési technológiák a legmagasabb szintű védelmet garantálják. Állat immunitás 20kg-ig (Pet verzió).

Műszaki adatok:

• Gyártó: BOSCH
• Szerelés: Belső
• Szín: Fehér
• Érzékenység beállítása: igen
• Kompatibilitás: Vezetékes rendszerek
• Piroelem: Kettős
• Érzékelő típusa: Passzív infravörös (PIR)
• Látószög: 85 fok
• Közeli zóna vezérlés: nem
• Optika típusa: Fresnel
• Állat immunitás: Nem (WP12 verzió 20kg-ig)
• Max. érzékelési tartomány: 12m
• Jelelemzés: Digitális
• Szerelési magasság: 2.2.....2,7 m
• Tápfeszültség: 9.....15 V DC
• Maximális áramfelvétel: 18 mA
• Hőmérséklet-kompenzáció: Igen
• Szabotázsvédelem: Igen
• Álarc elleni védelem: Nem
• Ház anyaga: ABS
• LED jelzőfény: Igen
• Működési hőmérséklet: -30°C.....+55°C
• Védettségi fok: 2. fokozat
• Méretek (magasság x szélesség x mélység): 105mm x 61mm x 44mm
• Súly: 0,08kg

DS-PDP18-EG2 belső mozgásérzékelő

A Hikvision DS-PDP18-EG2 PIR érzékelő egy passzív mozgásérzékelő, amely két elemes infravörös érzékelővel és 3D Fresnel lencse technológiával van felszerelve. Az eszköz 52 optikai 3D zónával rendelkezik, beleértve a teljes kúszó zóna védelmét, holt zóna nélkül. Ezenkívül digitális hőmérséklet-kompenzációs funkcióval rendelkezik, amely a helyiség körülményeihez igazítja az érzékenységet, ezért széles hőmérsékleti tartományban is működhet. Az érzékelési tartomány akár 18 méter.

Műszaki adatok:

• Gyártó: HIKVISION
• Szerelés: Belső
• Szín: Fehér
• Érzékenység beállítása: Igen
• Kompatibilitás: Vezetékes rendszerek
• Piroelem: Kettős
• Érzékelő típusa: Passzív infravörös (PIR)
• Látószög: 85,9 fok
• Közeli zóna vezérlés: nem
• Optika típusa: Fresnel
• Állat immunitás: Nem
• Max. érzékelési tartomány: 18m
• Jelelemzés: Digitális
• Szerelési magasság: 1,8.....2,4 m
• Tápfeszültség: 9.....16 V DC
• Maximális áramfelvétel: 11 mA
• Hőmérséklet-kompenzáció: Igen
• Szabotázsvédelem: Igen
• Álarc elleni védelem: Nem
• Ház anyaga: ABS
• LED jelzőfény: Igen
• Működési hőmérséklet: -10°C.....+55°C
• Védettségi fok: 2. fokozat
• Méretek (magasság x szélesség x mélység): 87mm x 65mm x 46mm
• Súly: 0,07kg

LC-100PI belső mozgásérzékelő

A DSC LC-100-PI infravörös érzékelő speciálisan tervezett optikai lencsével és egy egyedi négy elemes passzív infravörös érzékelővel (QUAD PIR) rendelkezik. Az érzékelő új elektronikája egy ASIC integrált áramkörön alapul, amelyet kifejezetten a háziállatok által okozott téves riasztások megelőzésére optimalizáltak. A Quad lineáris képalkotó technológia pontos elemzést biztosít az emberi test hősugárzási spektrumának különbségeiről a háttérhez és az állatokhoz képest. A DSC LC-100-PI érzékelő nagy ellenállással rendelkezik a rádió-, statikus és túlfeszültség-interferenciákkal szemben, modern megjelenése pedig ideálissá teszi lakó- és irodai helyiségekbe, tökéletesen illeszkedve bármilyen belső térbe. A tervezés és a gyártási folyamat során tanúsított kivételes figyelem, valamint az egyes érzékelők gyári szigorú tesztelése garantálja a problémamentes működést évekig.

Műszaki adatok:

• Gyártó: DSC
• Szerelés: Belső
• Szín: Fehér
• Érzékenység beállítása: Igen
• Kompatibilitás: Vezetékes rendszerek
• Piroelem: Négy elemes
• Érzékelő típusa: Passzív infravörös (PIR)
• Látószög: 90 fok
• Közeli zóna vezérlés: nem
• Optika típusa: Fresnel
• Állat immunitás: Igen, 25kg-ig
• Max. érzékelési tartomány: 15m
• Jelelemzés: Digitális
• Szerelési magasság: 2,1.....2,7 m
• Tápfeszültség: 8,2.....16 V DC
• Maximális áramfelvétel: 10 mA
• Hőmérséklet-kompenzáció: Igen
• Szabotázsvédelem: Igen
• Álarc elleni védelem: Nem
• Ház anyaga: ABS
• LED jelzőfény: Igen
• Működési hőmérséklet: -10°C.....+50°C
• Védettségi fok: 2. fokozat
• Méretek (magasság x szélesség x mélység): 92mm x 62.5mm x 40mm
• Súly: 0,06kg

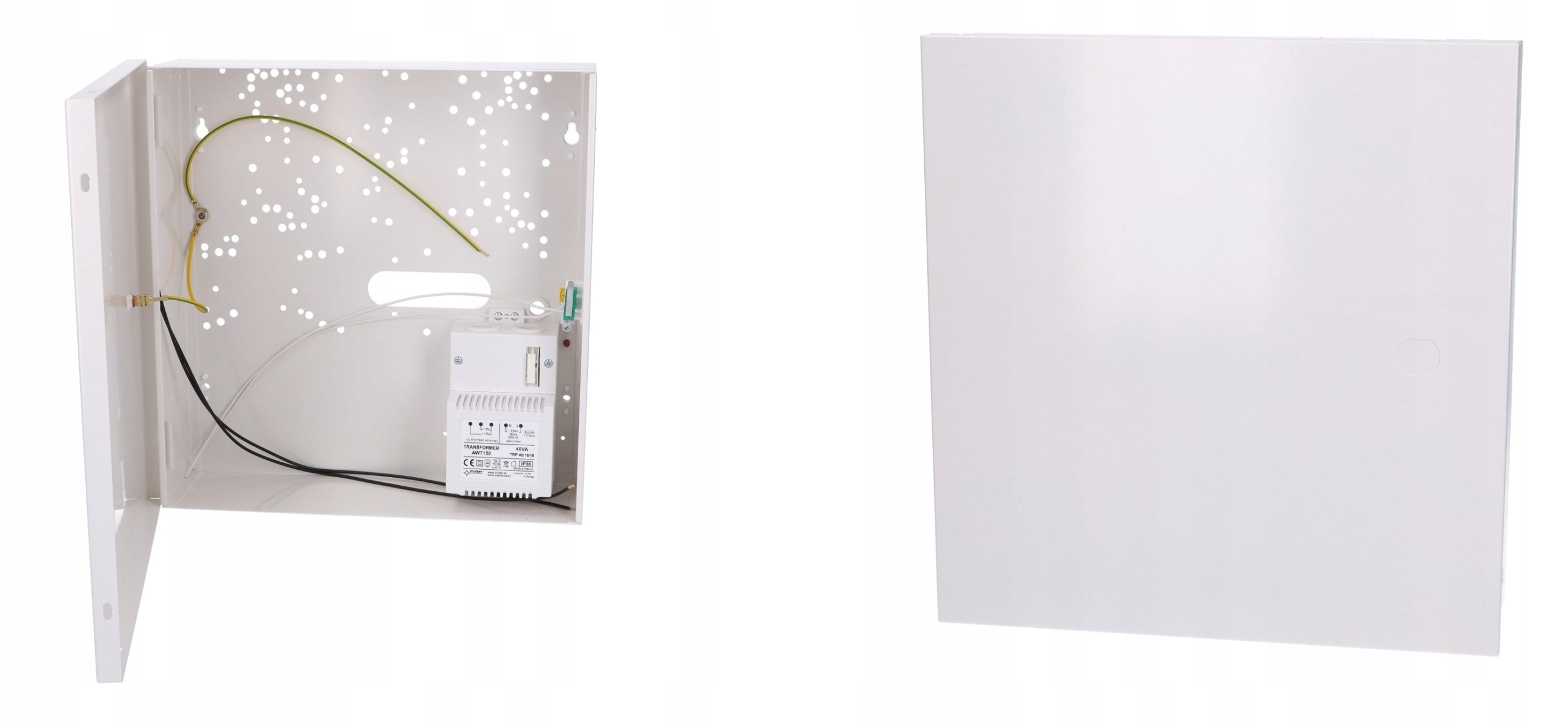

AWO150 7/TRP40/DSPR riasztóközpont ház

A házban hely van egy maximum 7Ah/12V kapacitású akkumulátornak, egy beépített TRP 40VA/16V/18V transzformátornak és szabotázsvédelemnek, amely megvédi a ház illetéktelen kinyitása ellen. Az AWO150 8 mm távolságra van a faltól, ami lehetővé teszi a kábelek egyszerű elvezetését a benne elhelyezett eszközökhöz. A ház csavarozással záródik, de lehetőség van zár felszerelésére is.

Műszaki adatok:

• akkumulátor hely: 7Ah/12V
• transzformátor: TRP 40VA
• tápfeszültség: 230V/AC 50Hz
• kimeneti feszültségek terhelés alatt: 18V/2A; 16V/2.2A
• zárás: csavarozott vagy zárral (opcionális)
• méretek: 280 x 290 x 80mm
• súly: 2.7kg
• fal távolság van

Alarmtec BP 7-12 akkumulátor

Az ALARMTEC zárt, karbantartásmentes, ólom-savas akkumulátorok 2000 óta kaphatók a lengyel piacon. Elsősorban riasztórendszerekhez tervezték őket. A nagyon jó minőség/ár aránynak köszönhetően az ALARMTEC akkumulátorok ideális választást jelentenek mindazok számára, akik vonzó áron keresnek olyan terméket, amely hosszú évekig problémamentes működést garantál. Az ALARMTEC akkumulátorok tartósságukat és megbízhatóságukat több ezer riasztórendszerben bizonyították.

Műszaki adatok:

• technológia: AGM
• feszültség: 12 [V]
• kapacitás 7 [Ah]
• hosszúság: 151 [mm] szélesség: 65 [mm] magasság: 94+5 [mm]
• súly: 2,05 [kg}

A készlet tartalma:

1.

2.

3. DSC HS2LCD billentyűzet

4. DSC HS2016 központ

5. Pulsar AWO150 ház

6. Alarmtec BP 7-12 akkumulátor

7. Ropam BasicGSM 2 GSM adó

8. Lengyel nyelvű útmutatók készlete.

A készlet összeszerelése alapvető ismereteket igényel az elektromosság, az elektronika és az eszközök konfigurálása terén.

Ott megtaláljuk a DSC cég termékkatalógusát is, amelyből további elemek választhatók a rendszer hasznos funkciókkal való bővítéséhez.
