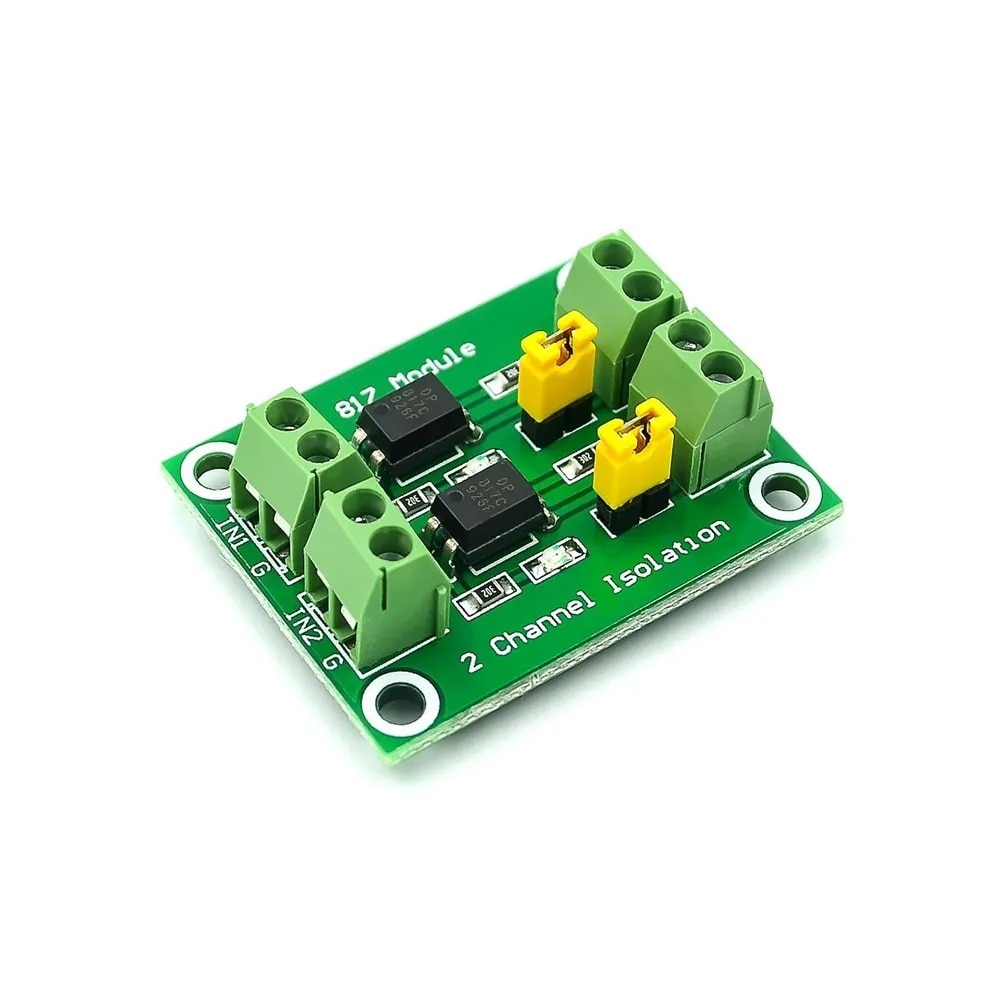

2 csatornás PC817 optocsatoló szigetelő kártya

Ez egy 2 csatornás optocsatoló szigetelő modul, amely PC817 chipeket használ. Minden csatorna elektromosan szigetelt és függetlenül működik, ideális a jelek és feszültségszintek szigetelésére mikrovezérlők és nagyfeszültségű vezérlőáramkörök között. Tökéletes jelátvitelhez, zajszűréshez és feszültségszabályozáshoz különféle automatizálási és elektronikai alkalmazásokban.

Főbb jellemzők:

• 2 csatornás PC817 optocsatoló– minden csatorna függetlenül működik
• Feszültségszigetelés– lehetővé teszi a nagyfeszültségű áramkörök alacsony feszültségű vezérlését
• Bemeneti feszültség:3,6 V – 24 V DC
• Kimeneti feszültség:3,6 V – 30 V DC
• Jumper sapka– lehetővé teszi a kimenet magas vagy alacsony állapotba állítását
• Ideális MCU I/O szigeteléshezés zajszűréshez
• Tranzisztorokat, MOSFET-eket vagy különböző feszültségű interfészeket táplálhat

Alkalmazások:

• I/O szigetelés mikrovezérlőkhöz
• Zajszűrés kapcsolóáramkörökben
• Jelkapcsolat különböző potenciálú vagy impedanciájú áramkörök között
• Mikrovezérlő interfészelése nagyobb feszültségű eszközökkel

Megjegyzések:

• A bemeneti jel földelése (GND) mindkét csatorna között megosztott.
• A kimeneti portok elektromosan szigeteltek és függetlenek egymástól.
• Amikor érvényes jelet adunk a bemenetre, a megfelelő kimenet (V és G) aktívvá válik.
• A terminálok színei és anyagai a készlettől függően változhatnak.

Specifikációk:

• Meghajtó port feszültsége:3,6 V – 24 V DC
• Kimeneti port feszültsége:3,6 V – 30 V DC
• Méretek:38,3 mm x 29,3 mm x 12 mm
• Rögzítés:4 rögzítőfurat (Ø3,3 mm)
