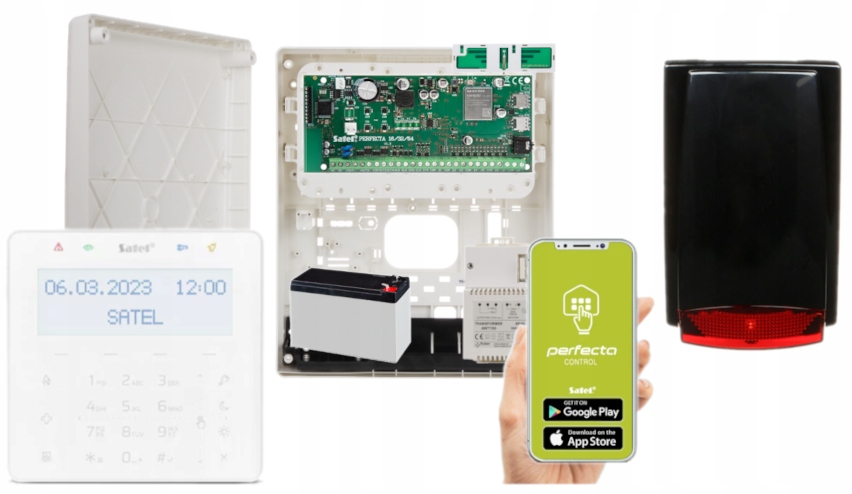

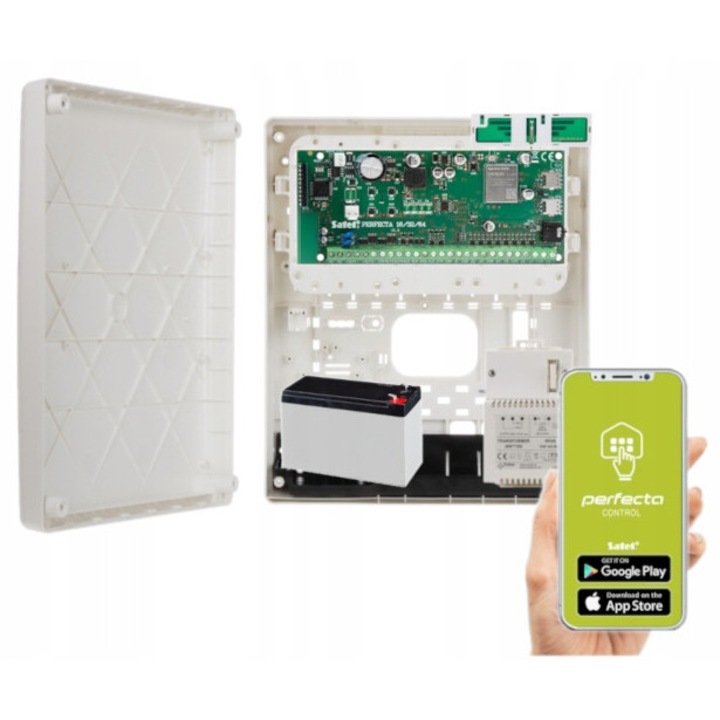

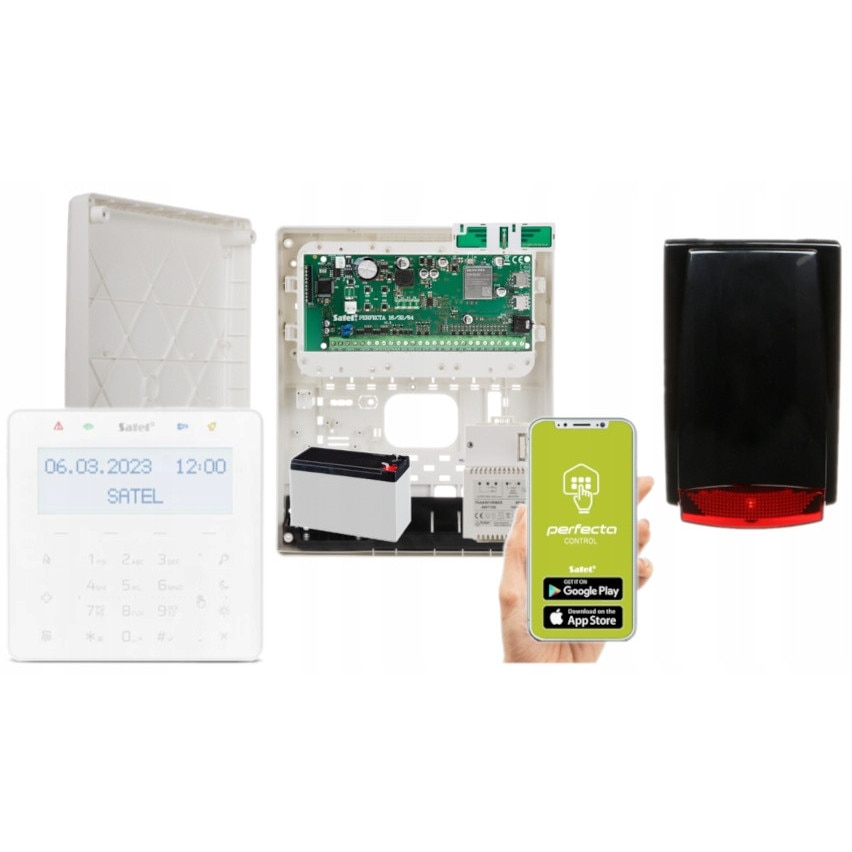

SATEL Perfecta 64 M riasztórendszer készlet, fekete optikai-akusztikus jelző, 40VA transzformátor, 12V 7Ah akkumulátor

A készlet tartalma:

• központi egység tartozékai (szerelő tiplik, ellenállások, akkumulátor kábel);
• külső, vezetékes optikai-akusztikus sziréna, MR-100R/BLACK (fekete) - 1 db;
• Pulsar AWT150 40VA transzformátor - 1 db;
• karbantartásmentes akkumulátor 12V 7Ah - 1 db;
• rövid útmutató, teljes verzió letölthető a gyártó weboldaláról.

Figyelem

Elérhető érzékelők: mozgásérzékelők (PIR - infravörös, kettős - radar - infravörös + mikrohullámú), füst, szén-monoxid, gáz (metán, altatógáz, LPG), árvíz, ütés (rezgés/szeizmikus), üvegtörés, mágneses érintkezők, infravörös sorompók.

Problémái vannak az eszközök kiválasztásával?

Továbbá... ami fontos...

mozgás-, füst-, gázérzékelők, mágneses érintkezők stb.).

Kérjük, vegye figyelembe, hogy a riasztóközpont alapfelszereltségként 8 bemenettel rendelkezik, így 7 érzékelőt csatlakoztathat (a 8. bemenet szabotázsra szolgál).

A riasztóközpont alapfelszereltségként 4 programozható kimenettel is rendelkezik. Ezek kimeneti bővítőkkel 64 kimenetre bővíthetők.

A központ lehetővé teszi vezetékes és vezeték nélküli telepítés létrehozását - azaz

Ez az eszköz egy LTE modult használ, amely 2G és 4G hálózatokon működik. Lehetővé teszi a mobilalkalmazással való együttműködést PUSH értesítések támogatásával, a rendszer távoli konfigurálását a PERFECTA Soft program segítségével, események monitorozását (pl. biztonsági ügynökség felügyeleti állomására), hangüzeneteket, SMS-vezérlést és audio ellenőrzést (hangok hallgatása a védett objektumból).

A központ elektronikus lapja 8 vezetékes bemenettel és 4 vezetékes kimenettel van felszerelve. Ezek száma növelhető (akár 64 bemenetre és 64 kimenetre) bővítő modulok csatlakoztatásával: INT-E bemeneti és INT-O vagy INT-ORS kimeneti bővítők. Ez lehetővé teszi a rendszer bővítését, több érzékelő, sziréna és akár működtető eszköz (garázskapu, redőnyök, kerti öntözőrendszer vezérléséhez) hozzáadásával. A központhoz csatlakoztatható az INT-CR zónavezérlő modul is, amely lehetővé teszi a proximity kártyák és kulcstartók használatát a rendszer bizonyos funkcióinak vezérlésére.

TERMÉKJELLEMZŐK (Perfecta 64 M):

• 8-tól 64-ig programozható vezetékes bemenet: NO, NC, EOL, 2EOL/NO, 2EOL/NC konfigurációk kiválasztása; redőny- és rezgésérzékelők kezelésének lehetősége; 20 féle reakció; bemenetek elektromos védelme
• 4 programozható vezetékes kimenet a központ lapján: 2 nagyáramú kimenet (tápellátás), 2 kisáramú OC típusú kimenet
• max. 64 programozható kimenet (beleértve 4 dedikált kimenetet a MICRA rendszer szirénáinak kezelésére, 13-16-ként jelölve), 23 implementált funkció; kimenet elektromos védelme
• a rendszer 4 zónára osztása: 3 felügyeleti mód minden zónában; egy bemenet 1-4 zónához rendelésének lehetősége; felhasználói vagy időzítő általi vezérlés
• kommunikációs busz a billentyűzetek (INT-TSH2, INT-TSG2, INT-KSG2R, PRF-LCD), bővítő modulok (INT-E, INT-O, INT-ORS), ABAX 2 vezeték nélküli rendszervezérlők (ACU-220 vagy ACU-280**), távirányító bővítő (INT-RX-S**) és INT-CR zónavezérlő modulok csatlakoztatásához (eszközök nélkül)
• távirányítók használatának lehetősége a riasztórendszer működtetéséhez, miután a központhoz csatlakoztatták az alábbi modulok egyikét: ACU-220 / ACU-280 – ABAX 2 rendszer távirányítók (APT-200), PERFECTA-RF – MICRA rendszer távirányítók (MPT-350), INT-RX-S – 433 MHz távirányítók (MPT-350 / T-4 / T-2 / T-1)
• kommunikációs csatlakozó a MICRA PERFECTA-RF** vezeték nélküli rendszer moduljának csatlakoztatásához (akár 4 billentyűzet / akár 64 érzékelő / akár 4 sziréna)
• az események monitorozásának különböző módszereinek prioritásának beállítása
• együttműködés vezeték nélküli billentyűzetekkel: PRF-LCD-A2 (ABAX 2 rendszerben) és PRF-LCD-WRL (MICRA rendszerben)
• max. támogatott ABAX 2 vezeték nélküli eszközök száma: akár 4 billentyűzet / akár 48 érzékelő, sziréna vagy egyéb eszköz
• max. támogatott MICRA vezeték nélküli eszközök száma: akár 4 billentyűzet / akár 64 érzékelő / akár 4 sziréna
• a PERFECTA CONTROL alkalmazás felhasználóinak értesítése eseményekről push értesítésekkel
• a rendszer vezérlése: billentyűzetek, PERFECTA CONTROL mobilalkalmazás, távirányítók és proximity kártyák/kulcstartók
• szoftver (firmware) frissítésének lehetősége helyben vagy távolról
• jelszavak: 62 felhasználói jelszó, 1 szerviz jelszó
• nevek szerkesztése (felhasználók, zónák, bemenetek, kimenetek és modulok), megkönnyítve a rendszer vezérlését és felügyeletét
• 8 időzítő kivételek beállításának lehetőségével
• 8 termosztát
• 3584 esemény memória
• a rendszer alapvető komponenseinek automatikus diagnosztikája
• beépített 12V/2A kapcsolóüzemű tápegység: túlterhelés elleni védelem, akkumulátor teljes lemerülése elleni védelem, akkumulátor töltőáram szabályozása
• a központ beállításainak programozása: helyben (billentyűzet vagy számítógép PERFECTA Soft programmal, a központ RS 232 (TTL) portjához csatlakoztatva) vagy távolról (számítógép PERFECTA Soft programmal, a központhoz csatlakoztatva LTE/EDGE/GPRS technológiájú adatátvitellel mobilhálózaton keresztül - az adott hálózat képességeitől függően)
• megfelel az EN 50131 Grade 2 szabványnak

** Figyelem! Csak 1 az alábbi eszközök közül csatlakoztatható, azaz az ACU-220 / ACU-280 vezérlő, a PERFECTA-RF modul vagy az INT-RX-S bővítő. Az ABAX 2 és MICRA vezeték nélküli eszközök nem használhatók egyszerre a rendszerben.

MŰSZAKI ADATOK (Perfecta 64 M):

• programozható vezetékes bemenetek: 8
• maximális programozható bemenetek száma: 64 (bemeneti bővítővel)
• programozható vezetékes kimenetek: 4
• maximális programozható kimenetek száma: 64 (kimeneti bővítőkkel)
• tápellátási kimenetek: 2
• kommunikációs buszok: 1
• billentyűzetek: akár 4
• zónák: 4
• hangüzenetek: 16
• felhasználók: 62
• időzítők: 8
• eseménymemória: 3584
• nagyáramú programozható kimenetek terhelhetősége: 1000 mA / 12 V DC
• kisáramú programozható kimenetek terhelhetősége: 25 mA / 12 V DC
• KPD kimenet terhelhetősége: 500 mA / 12 V DC
• AUX kimenet terhelhetősége: 500 mA / 12 V DC
• biztonsági fokozat az EN 50131 szerint: Grade 2
• környezeti osztály az EN 50130-5 szerint: II
• üzemi hőmérséklet: -10°C …+55°C
• maximális páratartalom: 93% (±3%)
• tápfeszültség: 18V AC (±15%), 50-60 Hz
• ajánlott transzformátor: 40 VA
• áramfelvétel: 190 mA (készenlétben), 490 mA (max.)
• áramfelvétel akkumulátorról: 130 mA (készenlétben akkumulátorról); 430 mA (max. akkumulátorról)
• tápegység kimeneti feszültsége: 12V DC (±15%)
• kimeneti feszültségtartomány: 10,5 V…14 V DC
• tápegység kimeneti árama: 2 A
• akkumulátor töltőáram: 500 mA
• akkumulátor hiba jelzés feszültsége: 11 V ±10%
• akkumulátor leválasztási feszültsége: 10,5 V ±10%
• elektronikus lap méretei: 160 x 68 mm
• súly: 110 g

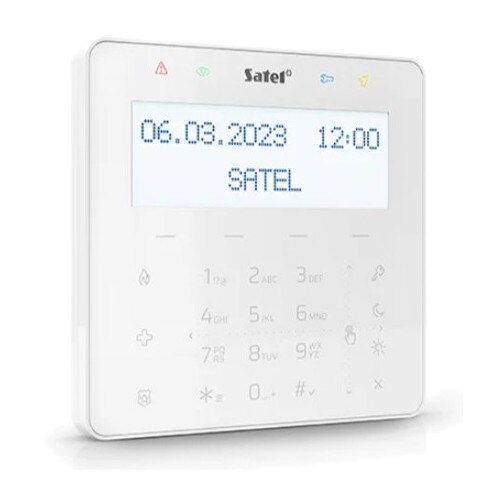

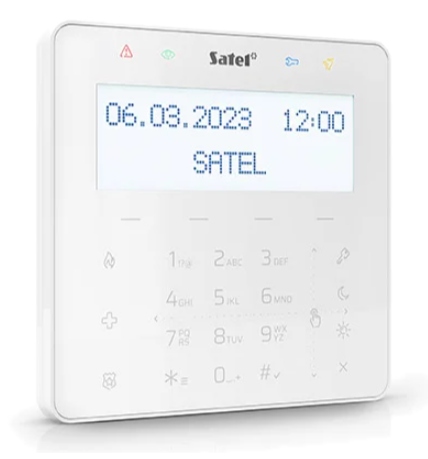

Nagy grafikus kijelzővel rendelkezik háttérvilágítással és érintőbillentyűzettel, amely okostelefonokon is használt gesztusokkal (érintés és tartás, érintés és felfelé/lefelé/jobbra/balra húzás) működtethető. A beépített Mifare proximity kártyaolvasó (az Integra rendszerben támogatott) lehetővé teszi a kulcstartó/proximity kártya általi működtetést. A LED-ek tájékoztatnak a rendszer állapotáról, a piezoelektromos jelátalakító pedig hangjelzést biztosít.

A panel 2 programozható vezetékes bemenettel (Integra rendszer) is fel van szerelve, amelyek lehetővé teszik az NO/NC érzékelők, redőnyérzékelők, ütésérzékelők, valamint az EOL/2EOL/3OEL konfigurációk kezelését (az Integra Plus-ra vonatkozóan).

Lehetőség van az eszköz RS-485 buszhoz való csatlakoztatására (szoftverfrissítés).

A billentyűzet szabotázsvédelemmel rendelkezik a ház kinyitása és a felületről való eltávolítás ellen.

TERMÉKJELLEMZŐK (INT-KSG2R-W):

• konfigurálható képernyővédő óra, dátum, rendszer elemek állapotának (zónák, bemenetek, kimenetek), hőmérsékletek megjelenítésének lehetőségével
• riasztórendszer vezérlése makróparancsokkal, amelyek a központban számos különböző funkciót (beleértve az épületautomatizálást is) aktiválnak
• LED-ek, amelyek tájékoztatnak a rendszer állapotáról
• beépített MIFARE proximity kártyaolvasó (az INTEGRA rendszerben támogatott) – jövőbeli alkalmazásokhoz
• választott rendszeresemények hangjelzése (beépített piezoelektromos jelátalakító)
• együttműködés az INTEGRA és INTEGRA Plus család központjaival (INTEGRA firmware 1.21 vagy újabb) és a PERFECTA 64 M központtal
• 2 programozható vezetékes bemenet (az INTEGRA rendszerben támogatott): NO és NC típusú érzékelők, redőny- és ütésérzékelők kezelése, EOL, 2EOL és 3EOL konfigurációk kezelése (3EOL az INTEGRA Plus központok esetén), paraméteres ellenállások programozható értéke
• RS-485 buszhoz való csatlakoztatás lehetősége (szoftverfrissítés buszon keresztül)
• szín: fehér, fekete színben is kapható (INT-KSG2R-B)
• szabotázsvédelem a ház kinyitása és a felületről való eltávolítás ellen

MŰSZAKI ADATOK (INT-KSG2R-W):

• környezeti osztály az EN50130-5 szerint: II
• biztonsági fokozat az EN 50131 szerint: Grade 2
• üzemi hőmérséklet: -10°C …+55°C
• maximális páratartalom: 93% (±3%)
• tápfeszültség: 12V DC (±15%)
• áramfelvétel: 135 mA (készenlétben), 155 mA (max.)
• ház méretei: 132 x 129 x 17 mm
• súly: 224 g

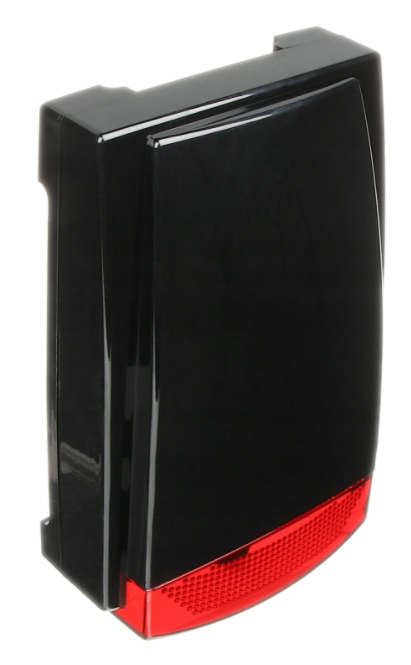

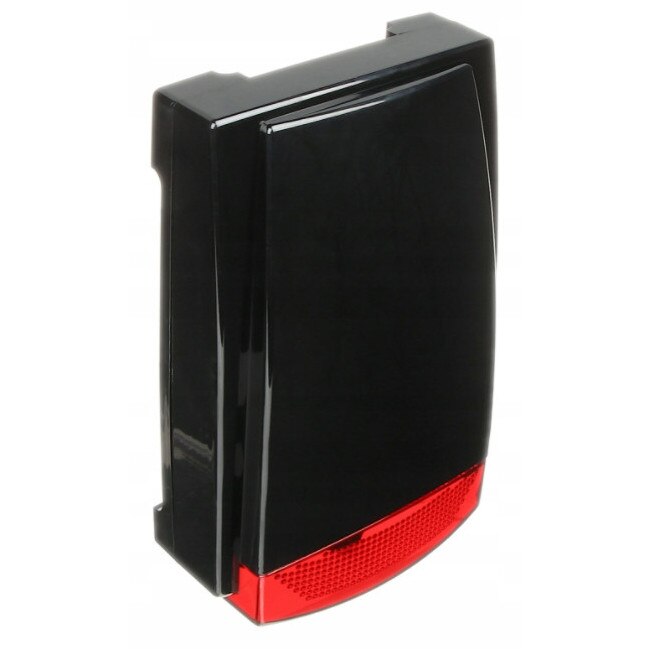

KÜLSŐ, VEZETÉKES OPTIKAI-AKUSZTIKUS SZIRÉNA, MR-100R/BLACK betörés- és támadásjelző rendszerekben való használatra készült. Piezoelektromos jelátalakítóval van felszerelve, amely max. 115 dB intenzitású hangot bocsát ki. Az optikai jelzést LED-ek biztosítják.

Az eszköz szabotázsvédelemmel van ellátva a kinyitás és a felületről való eltávolítás ellen. A ház nagy ütésállóságú polikarbonátból készült, nagyon magas mechanikai tartóssággal.

Az eszköz lehetőséget biztosít 12V-os, 1.2Ah / 1,3Ah kapacitású akkumulátor beépítésére.

A sziréna a helyes működést a szélső LED-ek váltakozó villogásával jelzi.

Az eszköz állandó tápellátást igényel, az akusztika / optika (független) aktiválása a tápellátás alkalmazásával / megszakításával vagy a földelés alkalmazásával / megszakításával történik.

MŰSZAKI ADATOK (MR-100R/BLACK):

• optikai jelzés LED-ekkel
• beépített piezoelektromos jelátalakító
• hangintenzitás: max. 115 dB
• szabotázsvédelem (ház kinyitása, falról való eltávolítás)
• szín: fekete + piros
• üzemi hőmérséklet: -20°C ...+55°C
• tápfeszültség: 13.8V DC (pl. tápegységtől/központtól)
• áramfelvétel: max. 500 mA
• méretek: 250 x 150 x 67 mm
• súly: 1,01 kg

MŰSZAKI ADATOK (ANT-LTE-I):

• alkalmazás: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, PERFECTA 32 LTE, PERFECTA 32-WRL LTE, PERFECTA 64 M, VERSA Plus, INTEGRA 128-WRL, GSM-X, GSM-X LTE, INT-GSM, INT-GSM LTE és MICRA
• LTE, UMTS/HSPA+, GSM/GPRS/EDGE technológiákon működő eszközökhöz
• csatlakozó: IPX
• OPU-2 B, OPU-3 P és OPU-4 P házakba való beépítést lehetővé tevő kialakítás

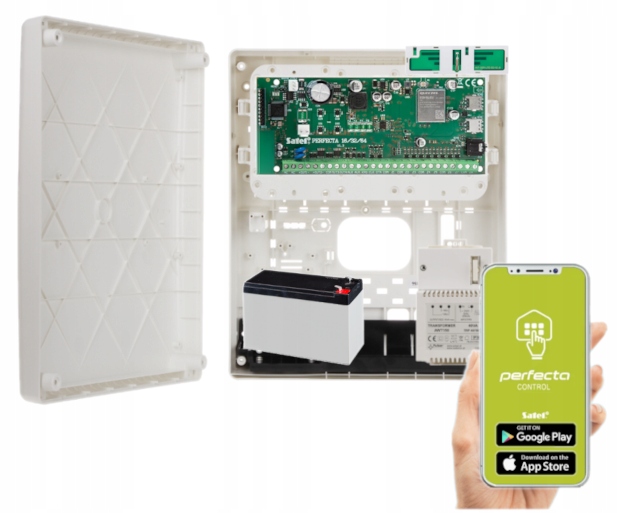

A ház alapja falba süllyeszthető, így maga a ház kevesebb helyet foglal. A speciális, kivehető szerelőpanelek tovább megkönnyítik a rendszer elemeinek telepítését és karbantartását. A ház kettős szabotázsvédelemmel van ellátva: a fedél kinyitása és a falról való eltávolítás ellen.

Univerzális jellege és nagyméretű méretei lehetővé teszik a következő eszközök beépítését:

• ACCO beléptető vezérlők,
• ACCO-NT beléptető központ.

A házban van hely 40 vagy 60 VA-es hálózati transzformátorok beépítésére, és egy 12V-os, 7 vagy 17Ah kapacitású tartalék akkumulátort is elhelyezhet. Nem blokkolja és nem gyengíti a rádiójelet, ami lehetővé teszi vezeték nélküli eszközök antennákkal együtt történő elhelyezését a ház belsejében.

MŰSZAKI ADATOK (OPU-3 P):

• szabotázsvédelem: kinyitás és felületről való eltávolítás ellen
• kivehető szerelőlemezek, amelyek megkönnyítik a rendszer telepítését és karbantartását
• vezeték nélküli eszközök antennákkal együtt történő beépítésének lehetősége a ház belsejébe
• hely transzformátor számára: 40 vagy 60 VA
• APS-412 tápegység beépítésének lehetősége a transzformátor helyett
• szín: fehér
• anyag: polisztirol
• méretek: 324 x 382 x 108 mm
• súly: 1850 g

A Pulsar AWT150 transzformátor olyan eszközök tápellátására szolgál, amelyek AC: U1, U2 vagy U3 feszültséget igényelnek.

MŰSZAKI ADATOK (AWT150):

• tápfeszültség: 230V AC / 50 Hz
• kimeneti feszültség (U1/U2/U3): 16V / 18V
• teljesítmény: 40VA
• felvett áram névleges terhelésnél ~230V hálózatról: 0,20A
• névleges kimeneti áram (I1/I2/I3): 2,2A / 2,0A
• rövidzárlat és túlterhelés elleni védelem: F biztosíték a transzformátor primer áramkörében (T 315 mA/250V)
• hővédelem: 130 gr. C (visszafordíthatatlan)
• csatlakozók: AWG 24-12, 2.5 mm2
• védettségi fokozat: IP30
• ház: PC/ABC, UL94-V0
• üzemi hőmérséklet / hőosztály: -10 gr. C ... +40 gr. C / Ta 40B
• relatív páratartalom: 90%
• méretek: 72 x 115 x 70 mm

Karbantartásmentes akkumulátor 12V 7Ah:

• névleges feszültség 12V
• névleges kapacitás 7Ah
• méretek: 151 x 65 x 94 mm (H/Sz/M), teljes magasság: 100mm
• súly 2,0kg
