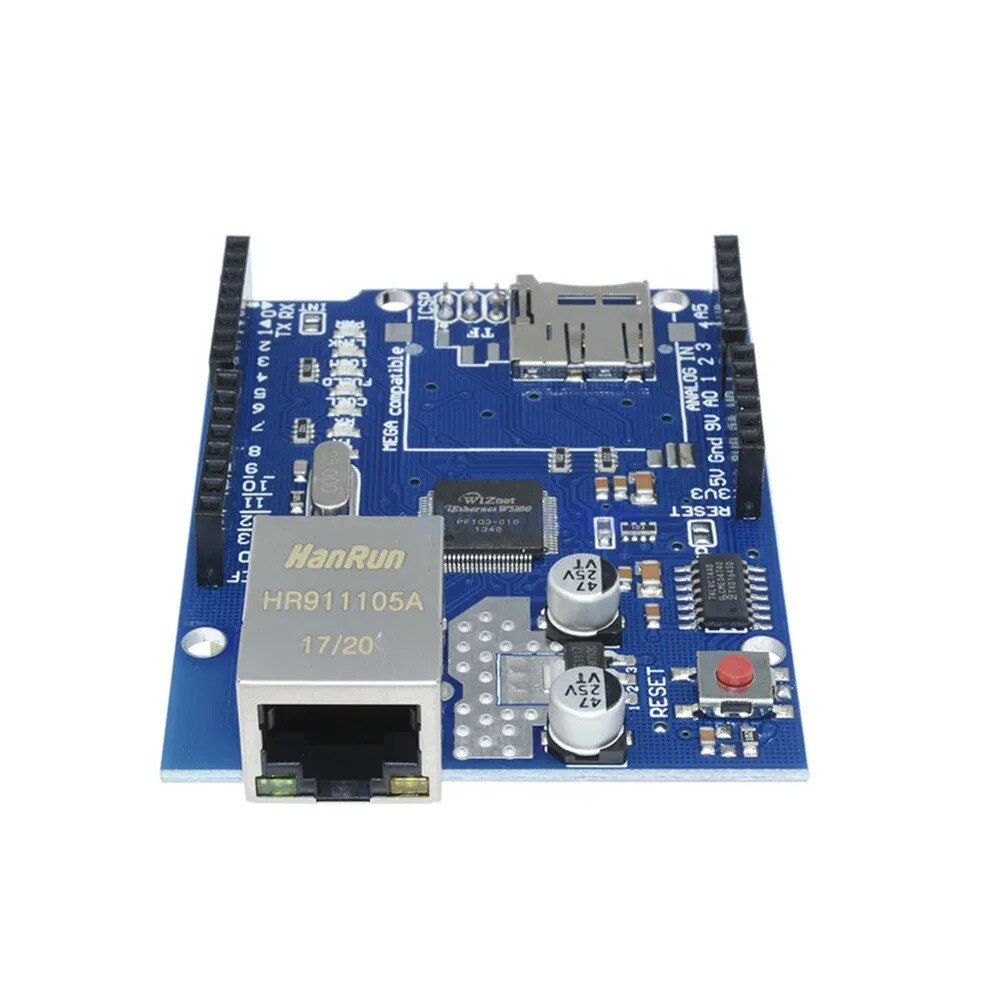

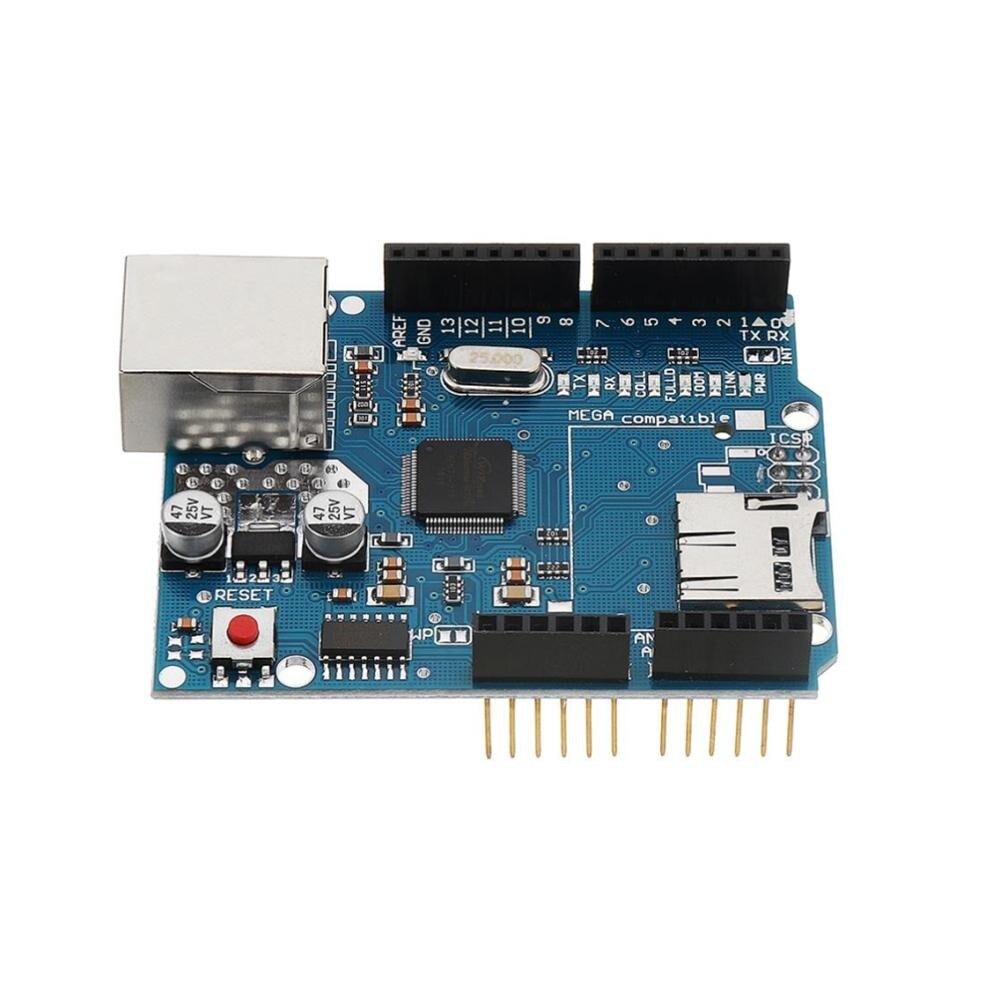

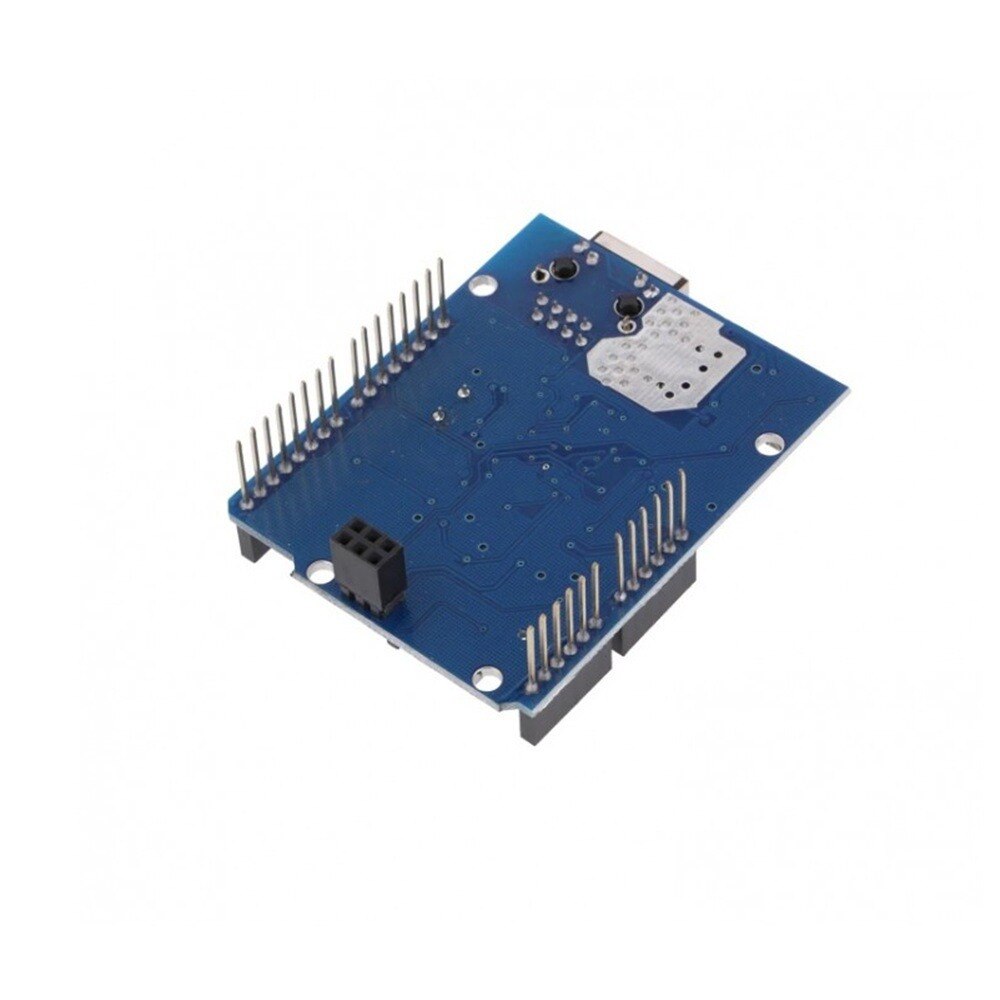

???? Ethernet Shield Wiznet W5100
A Wiznet W5100 chippel alapuló Ethernet Shield lehetővé teszi az Arduino panel gyors és egyszerű csatlakoztatását az internethez. Teljesen kompatibilis a hivatalos Arduino Ethernet Shielddel, támogatja az összes könyvtárat és kódpéldát.
Egyszerűen helyezze a shieldet az Arduino-ra, csatlakoztasson egy RJ45 kábelt, és kövessen néhány alapvető lépést az Arduino távoli vezérléséhez az interneten keresztül.
⚙️ Főbb jellemzők
- ????Wiznet W5100 chip:Támogatja a TCP és UDP protokollokat
- ????Internetkapcsolat:Összeköti az Arduino-t az internettel Etherneten keresztül
- ????Több kapcsolat:Akár 4 egyidejű socket kapcsolatot is támogat
- ????SD kártya foglalat:Adatok olvasása és írása az SD könyvtárral (SS pin: D4)
- ????Kompatibilis:Tökéletesen működik az Arduino UNO és MEGA panelekkel
???? SPI kommunikációs részletek
- ????Megosztott SPI busz:A W5100 és az SD kártya SPI-n keresztül kommunikál
- ⚠️Fontos megjegyzés:Egyszerre csak egy eszköz (W5100 vagy SD kártya) lehet aktív
- ????Chip kiválasztó pinek:10-es pin a W5100-hoz, 4-es pin az SD kártyához
- ????Arduino UNO-hoz:Az SPI pinek 11, 12, 13
- ????Arduino MEGA-hoz:Az SPI pinek 50, 51, 52; az SS pin 53 (kimenetként kell beállítani)
???? További megjegyzések
- ????SD kártya használata:Az SD letiltásához állítsa a 4-es pint kimenetre és HIGH-ra.
- ????W5100 használata:A W5100 letiltásához állítsa a 10-es pint kimenetre és HIGH-ra.
- ⚙️PoE verzió:Elérhető ennek a shieldnek egy PoE-kompatibilis verziója is.
✅ Tökéletes IoT projektekhez, web-vezérelt eszközökhöz és távoli adatgyűjtő alkalmazásokhoz Arduino-val.
