YATO Digitális multiméter

Egyetemes mérő YT-73080 kézi tartománnyal minden méréshez lehetővé teszi az alapvető és haladó elektromos méréseket. Ez az alapmodell a kínálatunkban. Az eszköz mechanikai sérülésektől való védelmének további biztosítéka a tok - azaz a gumi borítás, amelyet az eszköz tokjára húznak.

Alapmérések:

• váltóáramú feszültségmérés: AC 0-500 V
• egyenáramú feszültségmérés: DC 0-500 V
• egyenáramú árammérés: DC 0-5 A
• ellenállásmérés: 0-2 M?
• diodateszt: I_F 1 mA, U_R 3 V
• áramkör folytonosságának ellenőrzése: 0-30 ?

További mérések:

• tranzisztorok hFe tesztelése: 0-1000, beépített mérőcsatlakozó
• négyszögjel generátor: 5 Vpp, 50 Hz

Mérési pontosság:

Példa a mérési pontosság meghatározására az AC árammérés esetén. Számítások az 235 V mérési eredményre:

• a YT-73080 mérő pontossága ezen a tartományon: ±(2% + 10), felbontás 1 V
• a mérési hiba kiszámítása képlet: (mérési eredmény x 2%) + 10 x felbontás
• kiszámítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

A mérési hibát figyelembe véve az 235 V eredmény = 235 ± 14,7 V*

• a mérési hibát figyelembe véve az egyenáramú feszültségmérés eredménye: 12 V = 12 ± 0,146 V

A táblázat a felbontást és a pontosságot az adott méréshez az használati útmutatóban található.

*A YT-73080 mérőn nincs valós RMS mérési funkció, ezért a fenti eredmény csak a valós hatásfokú AC feszültség értéke a helyes szinusz hullámforma esetén.

Beépített funkciók:

• Jelgenerátor - a jelgenerálásra állított gomb elforgatása a mérő által egy 5 Vpp csúcsértékű négyszögjel generálását eredményezi, körülbelül 50 Hz-es frekvenciával. A jelet például hangtechnikai alkalmazásokban lehet használni, például hangszóró diagnosztikában
• DATA HOLD [H] - az aktuális mérési érték megjelenítése a kijelzőn

További információk:

• LCD kijelző, maximálisan megjeleníthető eredmény: 1999
• hangjelzés az áramkör folytonosság tesztelésénél 30 ? alatti ellenállás esetén
• automatikus váltás a diódateszt és az áramkör folytonosság tesztelése között 30 ? alatti ellenállás esetén (nem lehetséges csak diódateszt beállítása)
• mérőcsatlakozók a csomagban
• túlfeszültség-védelemmel ellátott kialakítás
• ABS műanyag + tok, azaz gumi borítású tok a mérő védelmére a mechanikai sérülések ellen
• alacsony elem szintjelző
• áramellátás: 9 V-os elem (6F22)

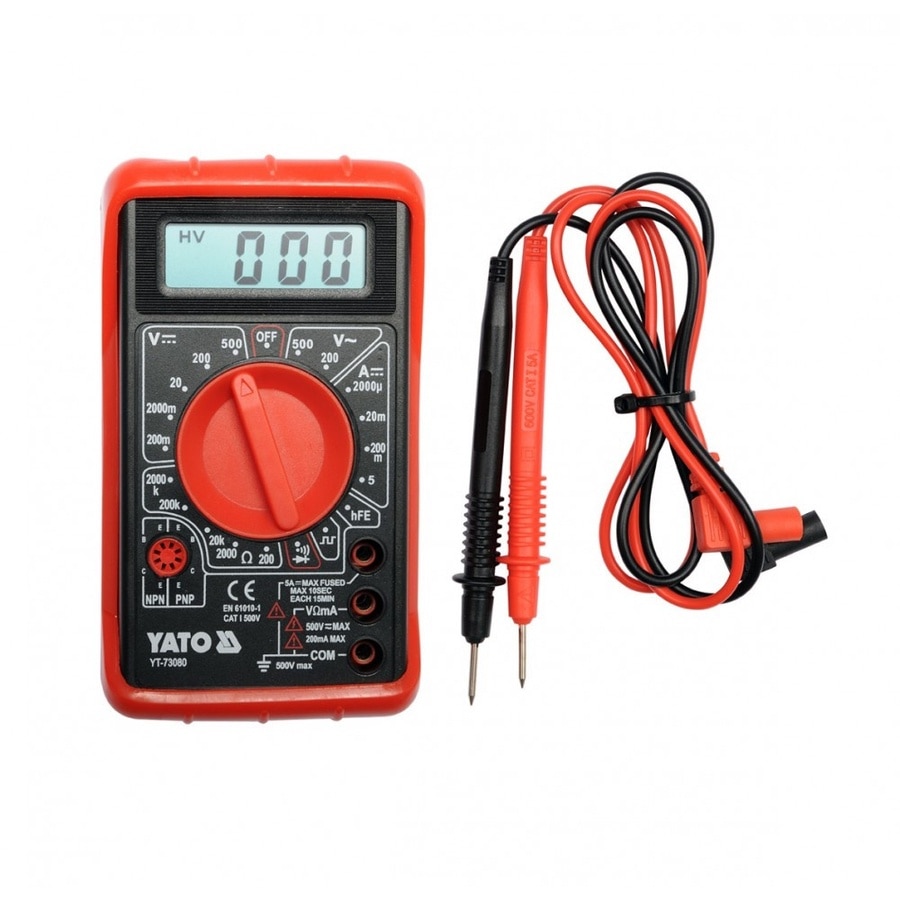

Vizuális leírás:

Figyelem!

Ismeretlen értékek mérésénél a mérőt kézi tartományváltással kell használni a gomb segítségével, a legnagyobb tartománytól a legpontosabb eredményt adó tartományig haladva - különben az eszköz károsodásának kockázata áll fenn.
